Сетевой видеорегистратор (NVR). Инструкция по эксплуатации.
117

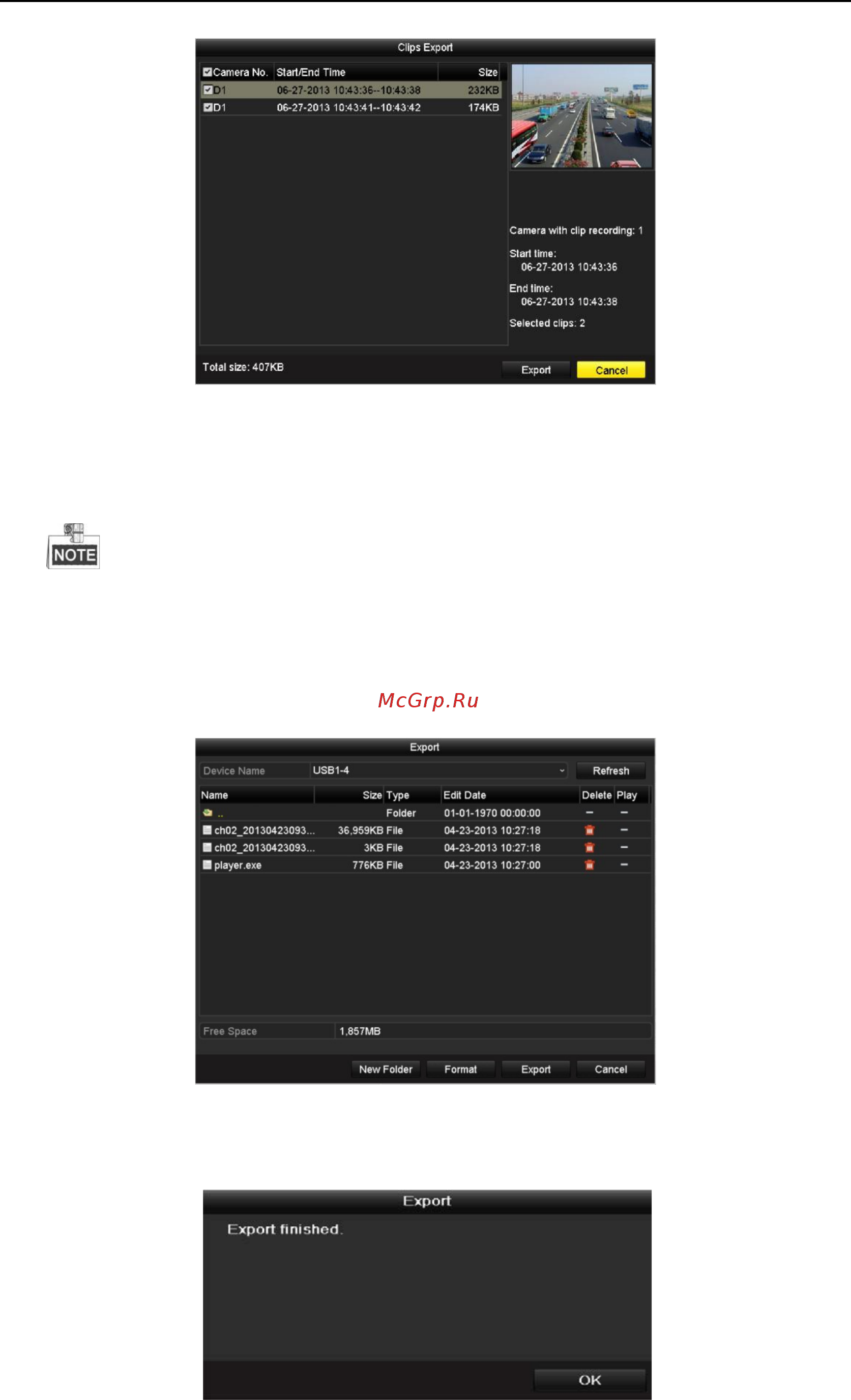

Рис. 7. 25 Интерфейс экспорта клипов
4. Копирование.
Нажмите Export для начала копирования выбранных клипов видео.
Если устройство внешнего копирования не распознается:
• Нажмите Refresh.
• Отключите устройство и подключите его снова.
• Проверьте сопоставимость устройств с Вашим продавцом.
Вы также можете отформатировать Ваше устройство внешнего копирования в системе.
Рис. 7. 26 Экспорт клипов видео с использованием устройства USB
Не выходите из режима до окончания копирования и появления надписи “Export finished”.
Рис. 7. 27 Окончание копирования
