Сетевой видеорегистратор (NVR). Инструкция по эксплуатации.
166
10.1.1 Мгновенная настройка (“в одно касание”)
Цель:
Мгновенная настройка позволяет быстро создать дисковый массив и виртуальный диск. По умолчанию,
дисковый массив создается как RAID 5.
Шаги:
1. Войдите в меню Physical Disk Settings:
Menu > HDD > RAID > Physical Disk

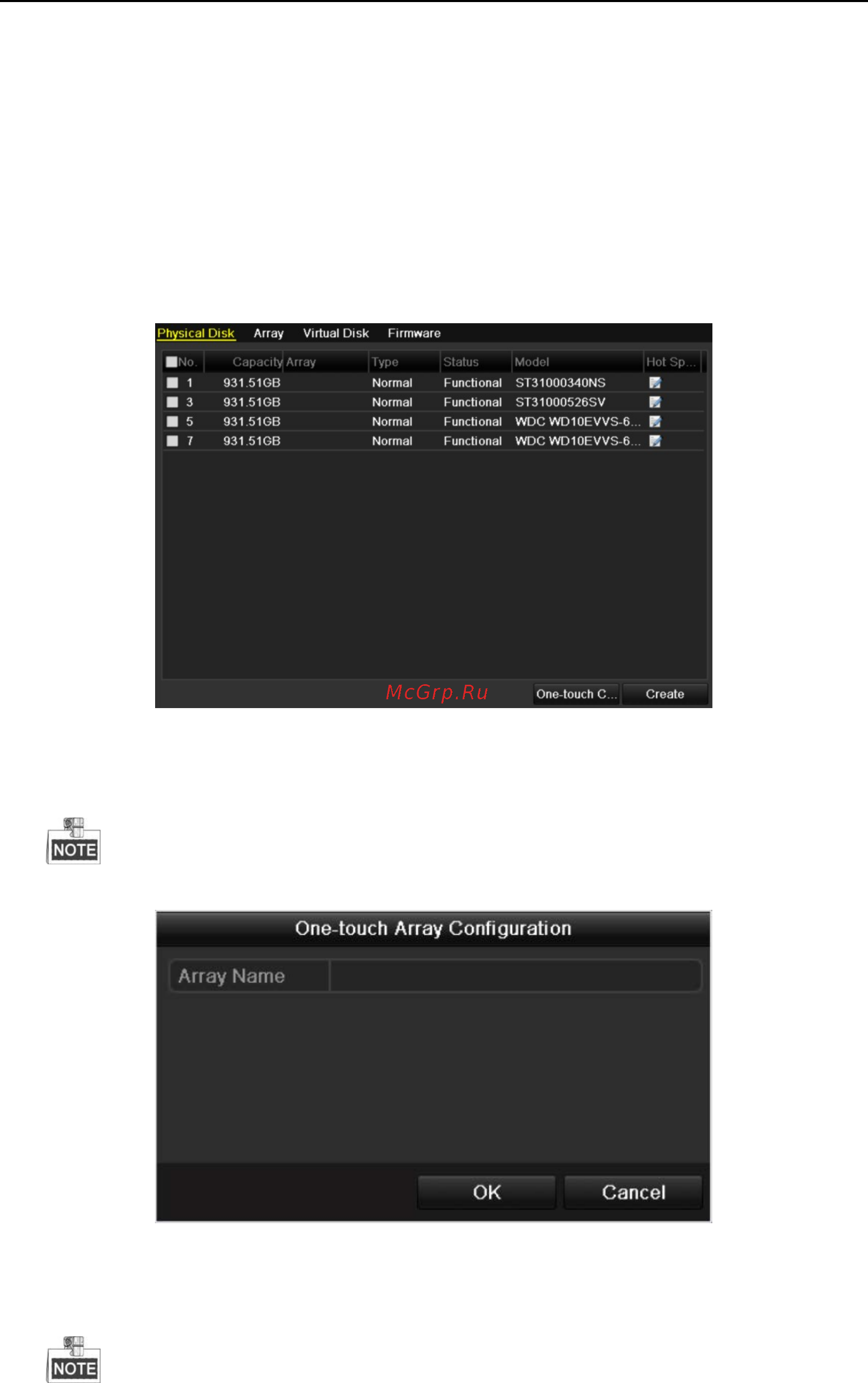

Рис. 10. 2 Меню настроек диска HDD
2. Нажмите One-touch Configuration для входа в меню мгновенной настройки.
Поскольку тип массива RAID 5, минимум 3 диска HDDs должно быть установлено в устройстве.
Рис. 10. 3 Мгновенная настройка дискового массива
3. Введите имя массива в окно Array Name и нажмите OK для начала настройки массива.
Если Вы установили 4 и более дисков HDD, диск быстрой замены будет определен
автоматически. Вы можете изменить этот выбор в процессе настройки.
4. После настройки массива нажмите OK для сохранения параметров.
