Сетевой видеорегистратор (NVR). Инструкция по эксплуатации.
168

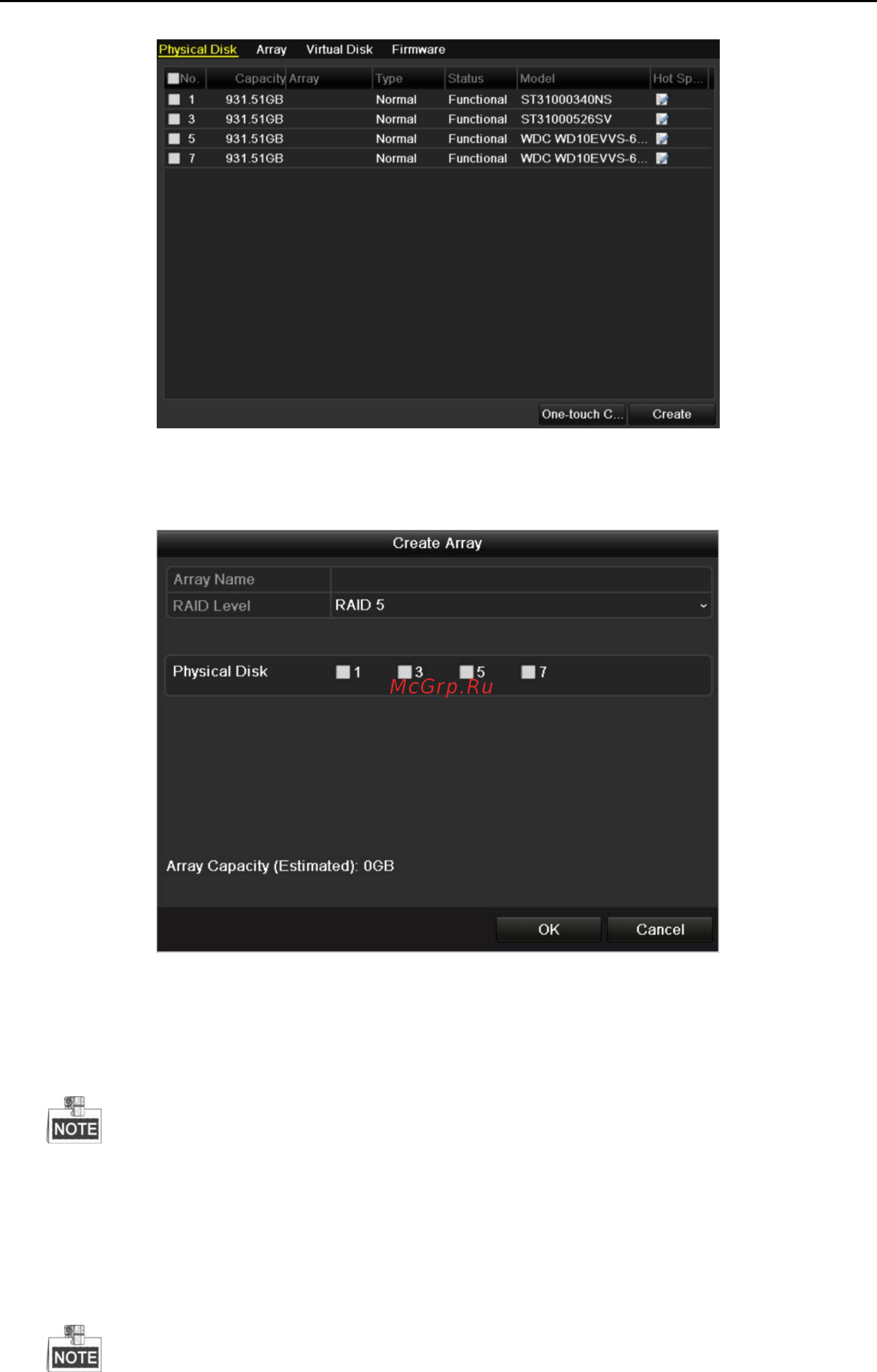

Рис. 10. 6 Меню настройки диска
2. Нажмите Creat для входа в меню создания массива:
Рис. 10. 7 Меню создания массива
3. Введите Array Name; RAID Level: RAID 0, RAID 1, RAID 5 или RAID 10; установите Physical
Disk где вы хотите создать массив.
При выборе RAID 0, должно быть установлено не менее 2 HDD.
При выборе RAID 1, 2 HDD необходимо для настройки как RAID 1.
При выборе RAID 5, должно быть установлено не менее 3 HDD.
При выборе RAID 10, 4/6/8 HDD необходимо для RAID 10.
4. Нажмите OK для создания массива.
В случае если выбрано некорректное число дисков для массива на экране отобразится окно с
предупреждением об ошибке.
