Сетевой видеорегистратор (NVR). Инструкция по эксплуатации.
74

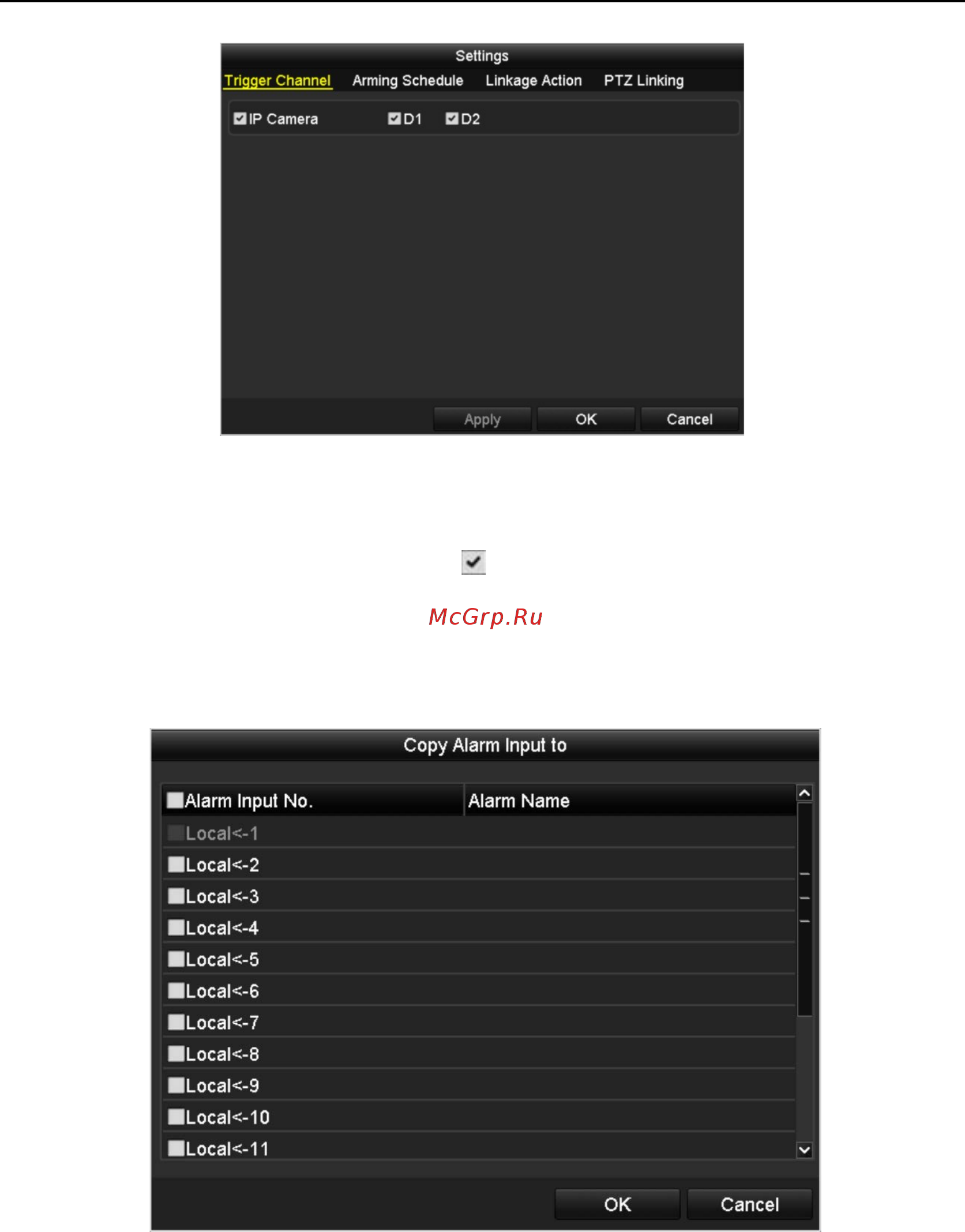

Рис. 5. 18 Настройки тревог
5) Выберите канал записи по срабатыванию тревоги.
6) Поставьте флажок в необходимом окне для выбора канала.
7) Нажмите Apply для сохранения изменений.
8) Нажмите OK для сохранения и выхода из меню.
Повторите эти шаги для настройки всех тревожных каналов.
Если настройки аналогичны для нескольких каналов, нажмите Copy и выберите тип тревожного выхода.
Рис. 5. 19 Настройка тревожных входов
3. При необходимости настройте запись по расписанию/тревоге в соответствующем меню. Для
подробной информации ознакомьтесь с разделом Chapter Configuring Record/Capture Schedule.
