Сетевой видеорегистратор (NVR). Инструкция по эксплуатации.
130
8.2 Настройки внешних тревог
Цель:
Настройка действий системы по внешним тревогам в системе.
Шаги:
1. Войдите в настройки тревоги конфигурации системы и выберите тревожный выход:
Menu> Configuration> Alarm
Выберите Alarm Input для входа в интерфейс настройки входов тревоги.

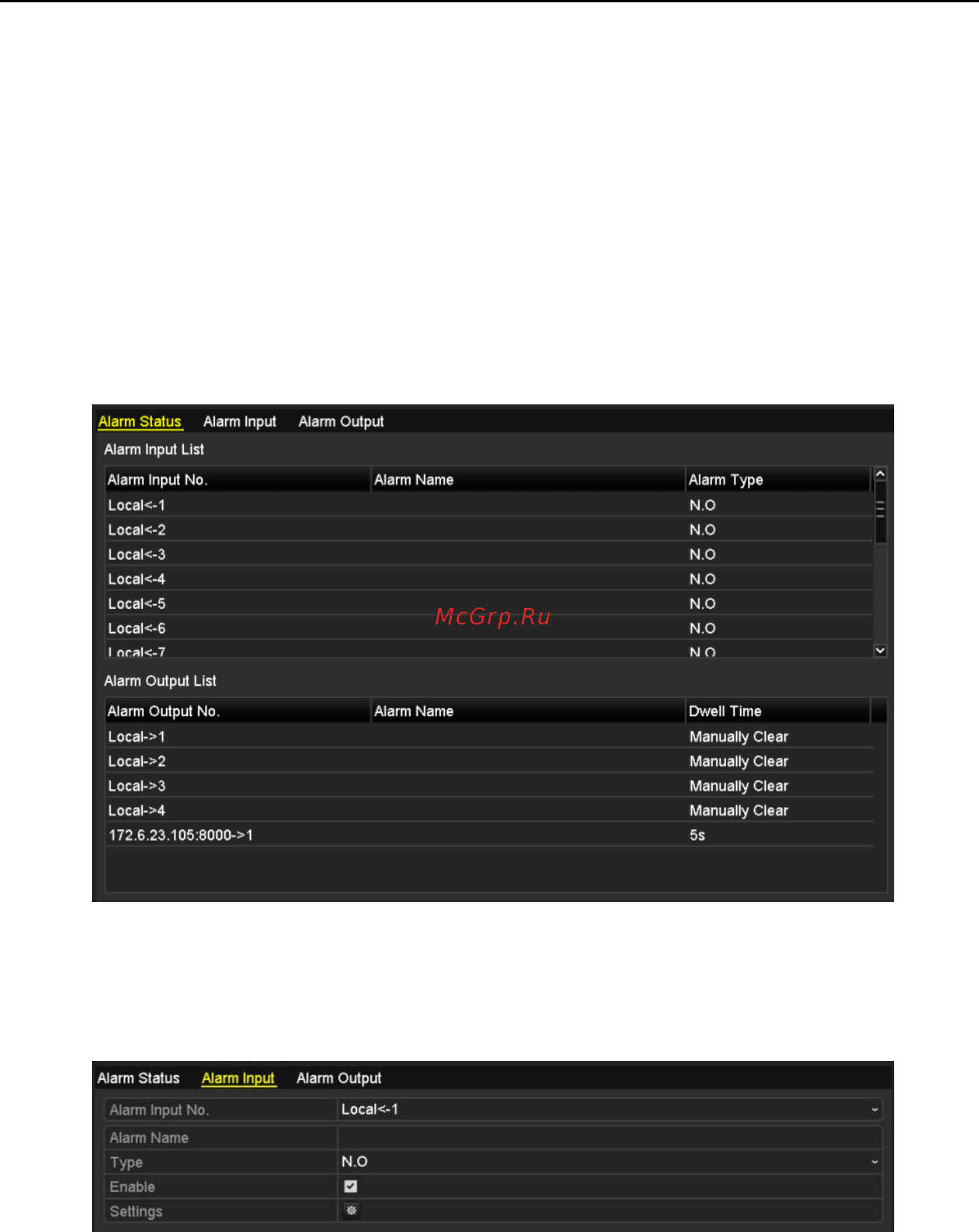

Рис. 8. 4 Интерфейс настройки тревог системной конфигурации
2. Установите действие для выбранного входа тревоги.
Поставьте флажок в Enable и выберите Settings для установки реакции системы.
Рис. 8. 5 Интерфейс настройки тревог
3. Выберите Trigger Channel и выберите один или несколько каналов которые будут записываться или
отображаться на экране при срабатывании входа тревоги, и нажмите Apply для сохранения.
4. Выберите Arming Schedule для установки расписания данных действий.
