Сетевой видеорегистратор (NVR). Инструкция по эксплуатации.
198

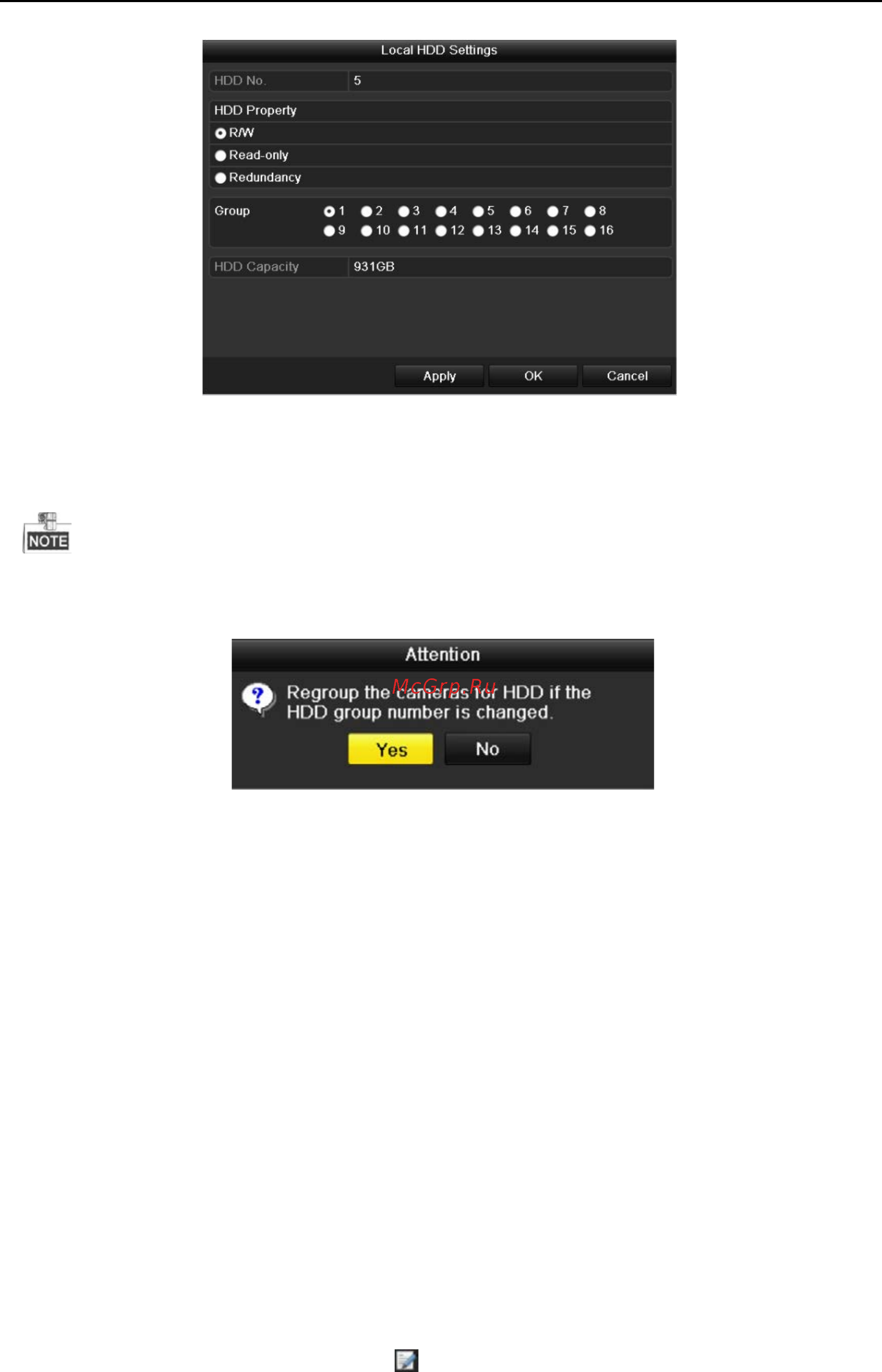

Рис. 12. 15 Local HDD Settings меню
7. Выберите группу для текущего диска HDD.
По умолчанию No. для каждого HDD - 1.
8. Нажмите OK для подтверждения изменений.
Рис. 12. 16 Подтверждение групп HDD
9. В диалоговом окне нажмите Yes для окончания настроек.
12.4.2 Установка режима жесткого диска HDD
Цель:
Режим диска HDD может быть: redundancy (зеркальный), read-only or read/write (R/W). Перед установкой
режима диска установите диски в группу (шаги 1-4 Раздел Настройка групп HDD ).
Диск HDD может быть установлен в read-only для предотвращения потери информации при заполнении
диска и начала записи новой информации поверх предыдущей информации.
Если диск HDD установлен в redundancy, видео может быть записано одновременно на диск HDD и
R/W HDD одновременно для повышения надежности защиты данных.
Шаги:
1. Войдите в меню HDD Information.
Menu > HDD> General
2. Выберите диск HDD из списка и нажмите для входа в меню Local HDD Settings как на рис.12.17
