Сетевой видеорегистратор (NVR). Инструкция по эксплуатации.
160
9.4 Сетевые параметры NVR
Цель:
Вы можете получить различные сетевые параметры NVR, такие как состояние сети, задержка передачи в
сети, потерю пакетов передачи, и пр.
9.4.1 Тест задержки сети и потери пакетов
Шаги:
1. Войдите в меню Network Traffic.
Menu >Maintenance>Net Detect
2. Нажмите Network Detection для входа в меню Network Detection как показано на рис. 9. 35.

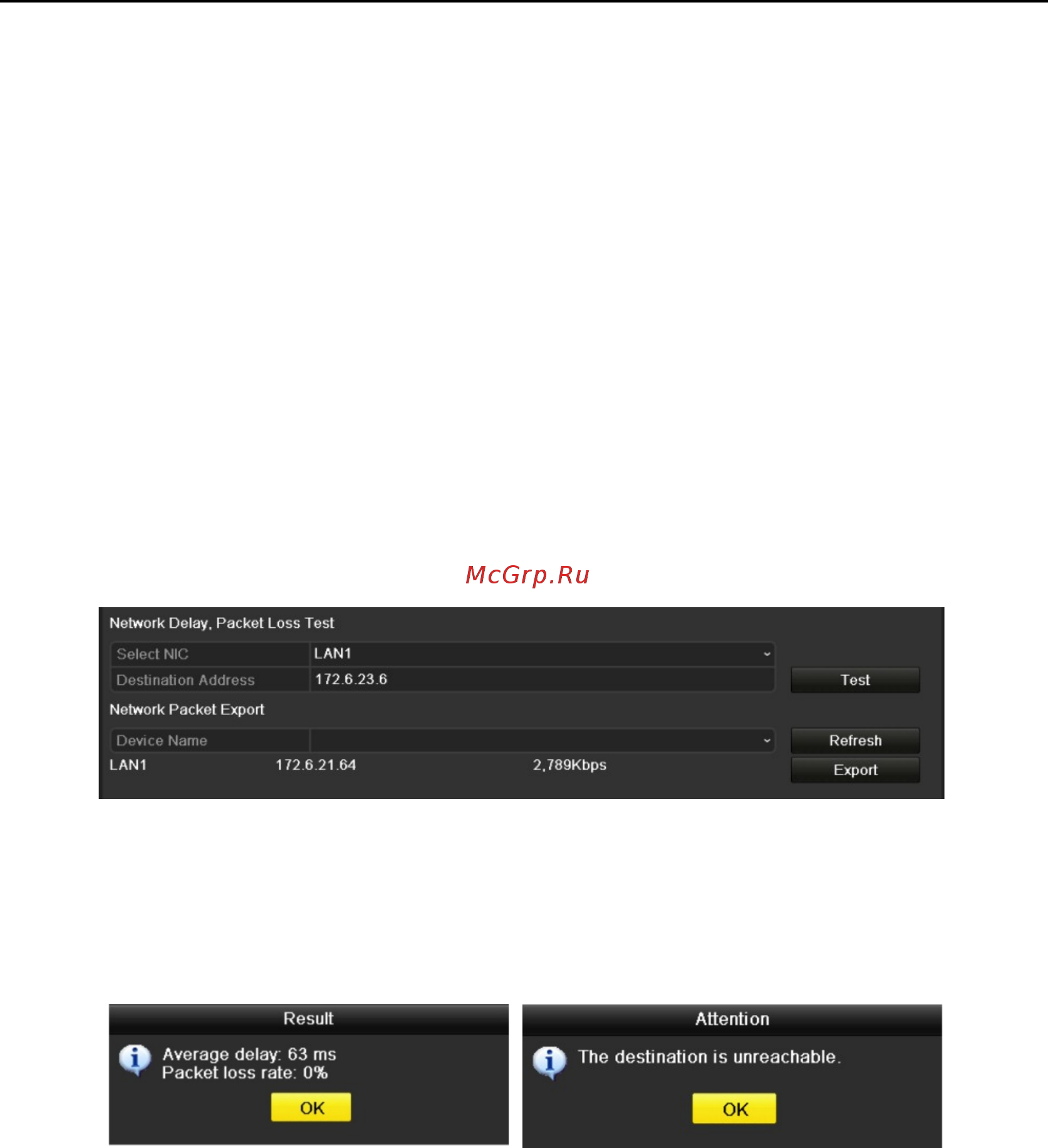

Рис. 9. 35 Network Detection
(меню обнаружения сети)
3. Введите адрес назначения в поле Destination Address.
4. Нажмите Test для тестирования задержек в сети и потери пакетов данных. Результаты тестирования
отобразятся в окнах – если тестирование не удалось, то окна будут как на рис. 9. 36.
Рис. 9. 36 Тестирование неудачно
9.4.2 Экспорт сетевых данных
Цель:
При подключении NVR к сети, сохраненные сетевые данные могут быть сохранены на USB-flash диск,
SATA/eSATA, DVD-R/W и другие локальные устройства хранения информации.
Steps:
1. Войдите в меню Network Traffic.
Menu >Maintenance>Net Detect
2. Нажмите Network Detection для входа в интерфейс Network Detection.
3. Выберите устройство сохранения из ниспадающего списка Device Name, как на рис. 9. 37.
