Сетевой видеорегистратор (NVR). Инструкция по эксплуатации.
58
4.2.2 Вызов предустановки
Цель:
При том или ином событии в системе (или вручную) камера может быть переведена в одну из предустановок.
Вызов предустановки в меню настройки PTZ:
Шаги:
1. Войдите в окно управления PTZ:
Menu>Camera>PTZ>More Settings
2. Нажмите на иконку посередине стрелок управления, затем выберите Call Preset.

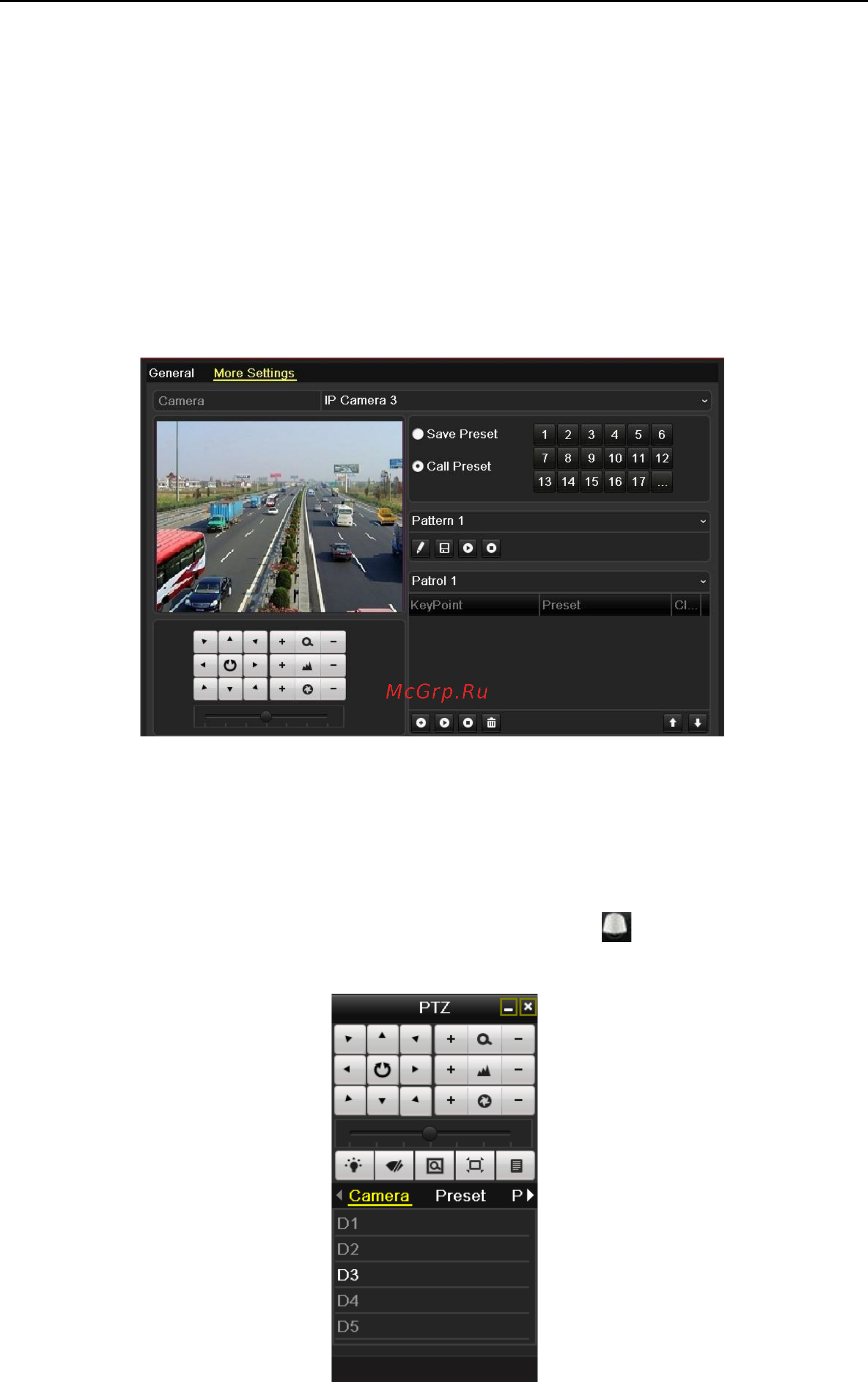

Рис. 4. 4 PTZ- Вызов предустановки
3. Выберите номер предустановки.
Вызов предустановки в режиме отображения:
Шаги:
1. Нажмите кнопку PTZ на передней панели или нажмите иконку PTZ для входа в меню
быстрого доступа и управления PTZ камерами во время отображения.
Рис. 4. 5
PTZ панель
2. Выберите камеру из списка в меню Camera.
