Сетевой видеорегистратор (NVR). Инструкция по эксплуатации.
143
Dual-NIC конфигурация доступна только для DS-9600NI-ST/RT/XT и DS-8600NI-ST NVR.
3. В окне General Settings можно сконфигурировать: Working Mode, NIC Type, IPv4 Address, IPv4
Gateway, MTU и DNS Server.
Если доступен сервер DHCP поставьте флажок в окне DHCP для автоматического получения IP
адреса и других параметров сети с этого сервера.
Для 7600/7700NI-SP серий NVR, Вам необходимо настроить внутренний NIC адрес, так IP
адреса камер, подключаемых через интерфейс PoE.
Возможные значения MTU - 500 ~ 9676.
4. После осуществления основных настроек, нажмите Apply для сохранения.
Working Mode
Две сетевых карты 10M/100M/1000M NIC установлено в сериях 9600NI-ST/RT/XT, что позволяет
устройствам работать в режимах Multi-address, Load Balance и Net-fault Tolerance.
Multi-address Mode: параметры двух NIC карт могут быть настроены независимо. Вы можете выбрать
LAN1 или LAN2 в поле NIC type для настройки нужных параметров.
Одна из карт NIC может быть установлена “по умолчанию”. При подключении устройства к сети данные
будут транслироваться через данный порт по умолчанию.
Net-fault Tolerance Mode: Если карты NIC используют один адрес IP address, можно выбрать основной
NIC на LAN1 или LAN2. В этом случае, если в одной из карт возникнет ошибка, устройство
автоматически переключится на вторую карту для нормальной работы.
Load Balance Mode: При использовании одного IP адреса для двух карт NIC рекомендуется
распределить нагрузку между картами, для возможности использования до 2 ГБ пропускной способности.

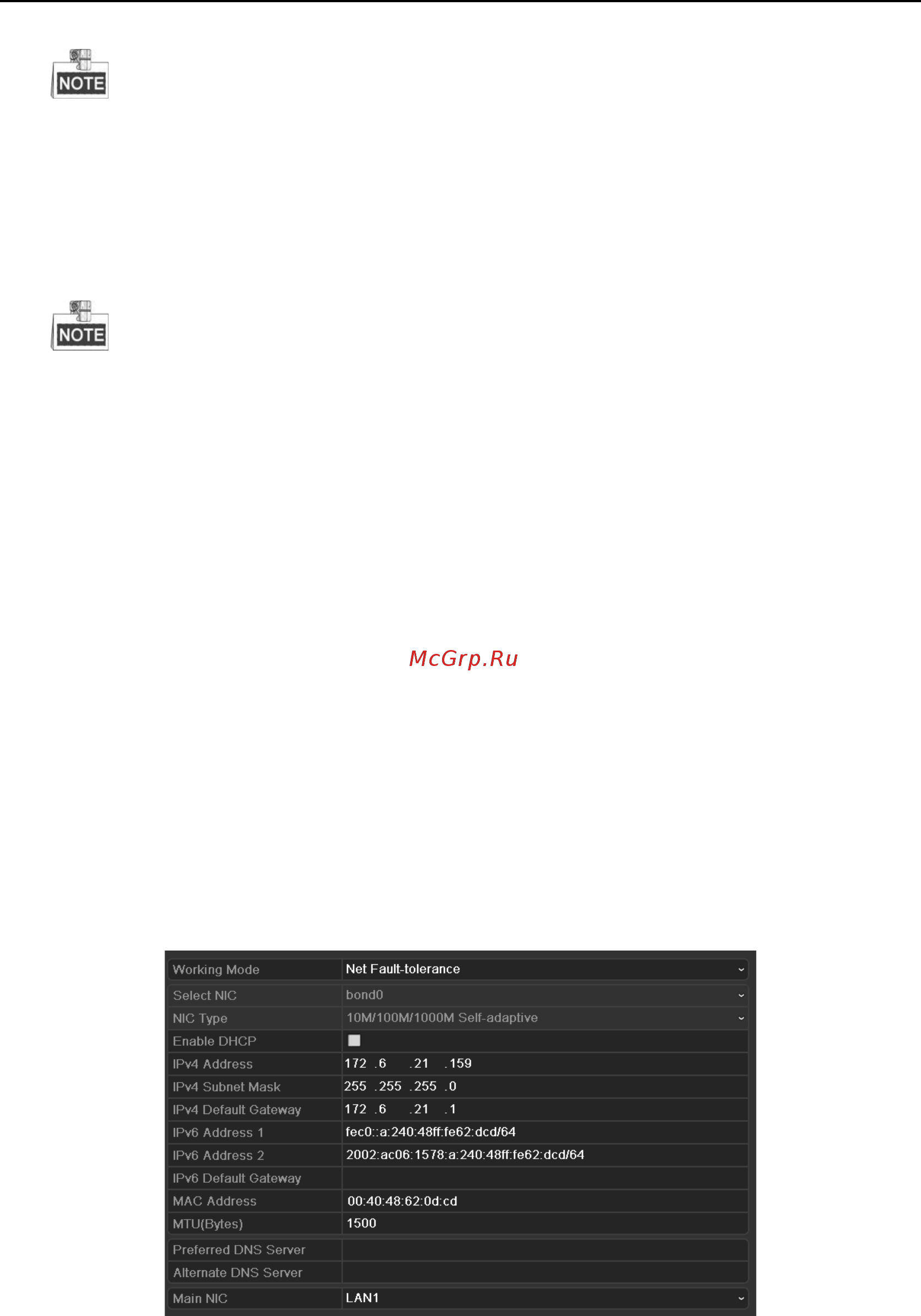

Рис. 9. 2 Настройки сети
