Сетевой видеорегистратор (NVR). Инструкция по эксплуатации.
86
Устройство: нажмите PLAY на лицевой панели устройства для воспроизведения видео.
Нажатие клавиш с номерами приведет к переключению воспроизведения видео между
каналами.
2. Управление воспроизведением.

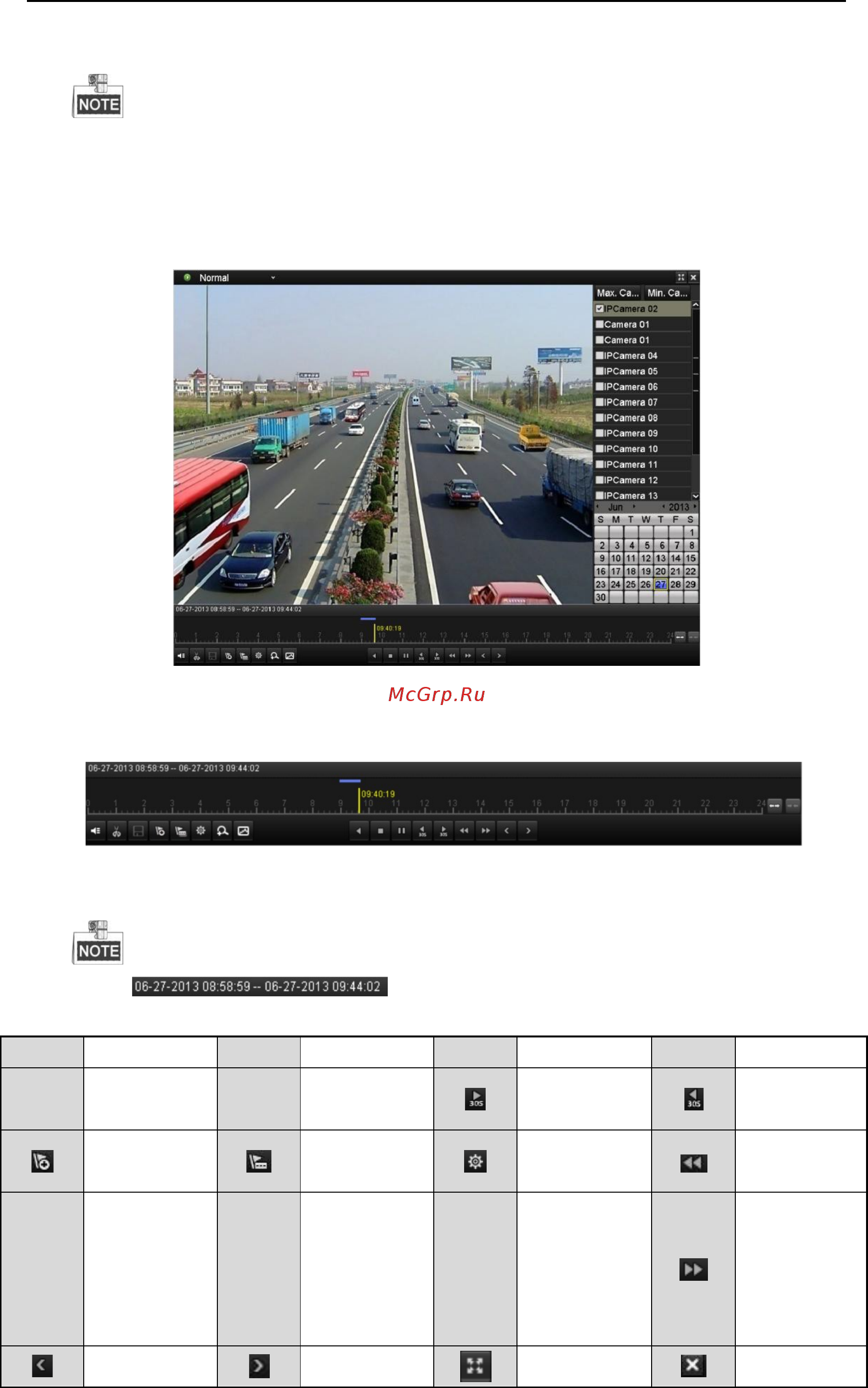

Интерфейс управления воспроизведением отображен на рис.6.3:
Рис. 6. 3 Управление воспроизведением
Вы можете просматривать как единичный канал, так и мультиотображение нескольких каналах.
Рис. 6. 4 Интерфейс воспроизведения
отображает время начала/конца записи.
Рис. 6. 1 Кнопки режима воспроизведения
Кнопка Действие Кнопка
Действие Кнопка
Действие Кнопка
Действие
/
Аудио Вкл/Выкл
/
Клиппинг
Старт/Стоп
30с вперед
30с назад
Добавление
флажка
Добавление
тега
Управление
тегами
Замедление
/
Обратное
воспроизв.:
Воспроизв//
/Пауза///
Покадровое
воспр.
/
Воспроизв.:
Воспроизв./
Пауза/
Покадровое
воспр.
/
Шкала
времени
Ускорение
Пред.день
След.день
Полн.экран
Выход
