Сетевой видеорегистратор (NVR). Инструкция по эксплуатации.
140
8.7 Включение/выключение выхода тревоги
вручную
Цель:
Выходы тревоги могут быть включены/выключены вручную. Если выбрано “Manually Clear”
в ниспадающем меню, то тревога отключается нажатием кнопки Clear.
Шаги:
Выберите тревожный выход, которым Вы хотите управлять вручную:
Menu> Manual> Alarm
Нажмите Trigger/Clear если Вы хотите включить/выключить один выход тревоги.
Нажмите Trigger All если вы хотите включить все выходы тревоги.
Нажмите Clear All если Вы хотите выключить все выходы тревоги.

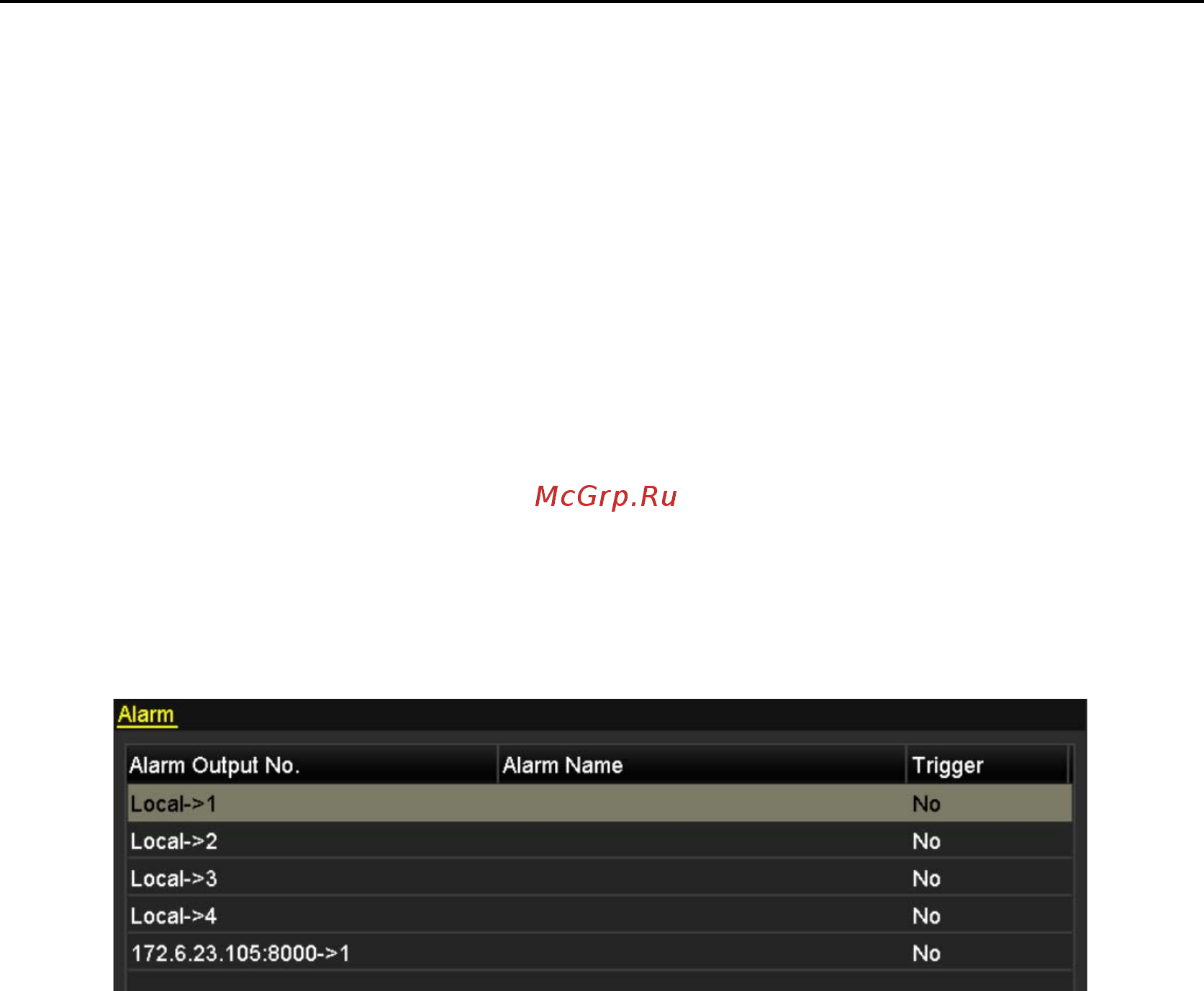

Рис. 8. 19 Включение/выключение тревожных выходов вручную
