Сетевой видеорегистратор (NVR). Инструкция по эксплуатации.
21
1.2 ИК пульт дистанционного управления

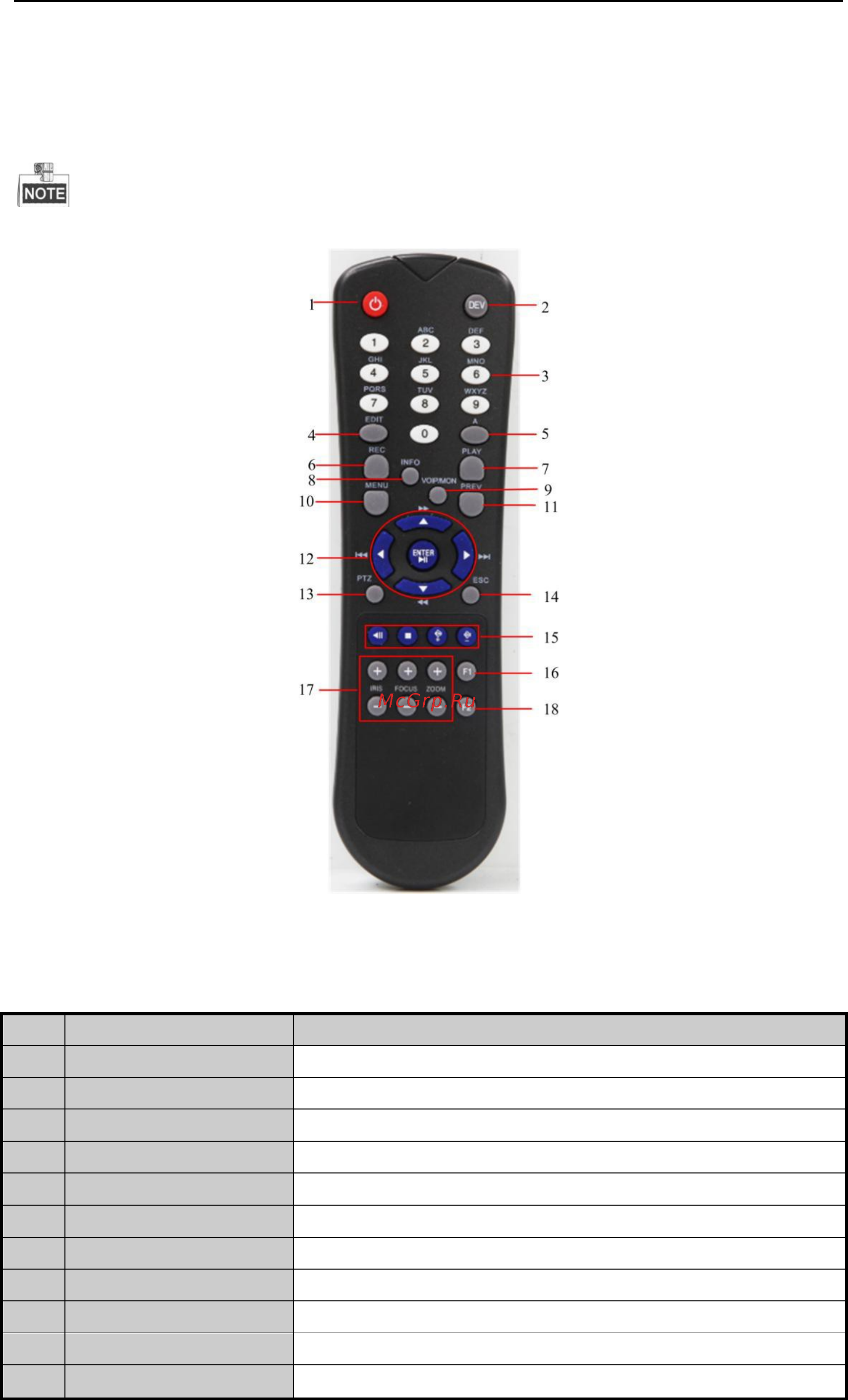

NVR может управляться с пульта дистанционного управления, см. рис.1.6:
Батарейки (2
×
AAA) должны быть установлены в пульт до начала работы:
Рис. 1. 6 Пульт ДУ
Кнопки пульта ДУ выполняют те же функции, что и функции на передней панели NVR:
№ Наименование Описание
1
POWER
Включение/выключение устройства
2
DEV
Включение/выключение дистанционного контроля
3
Цифровые кнопки
То же, что и цифровые кнопки на передней панели
4
EDIT
То же, что и EDIT/IRIS+ кнопки на передней панели
5
A
То же, что и A/FOCUS+ кнопки на передней панели
6
REC
То же, что и REC/SHOT кнопки на передней панели
7
PLAY
То же, что и PLAY/AUTO кнопки на передней панели
8
INFO
-
9
VOIP/MON
То же, что и MAIN/SPOT/ZOOM- кнопки на передней панели.
10
MENU Button
То же, что и MENU/WIPER кнопки на передней панели.
11
PREV Button
То же, что и PREV/FOCUS- кнопки на передней панели.
