Сетевой видеорегистратор (NVR). Инструкция по эксплуатации.
41

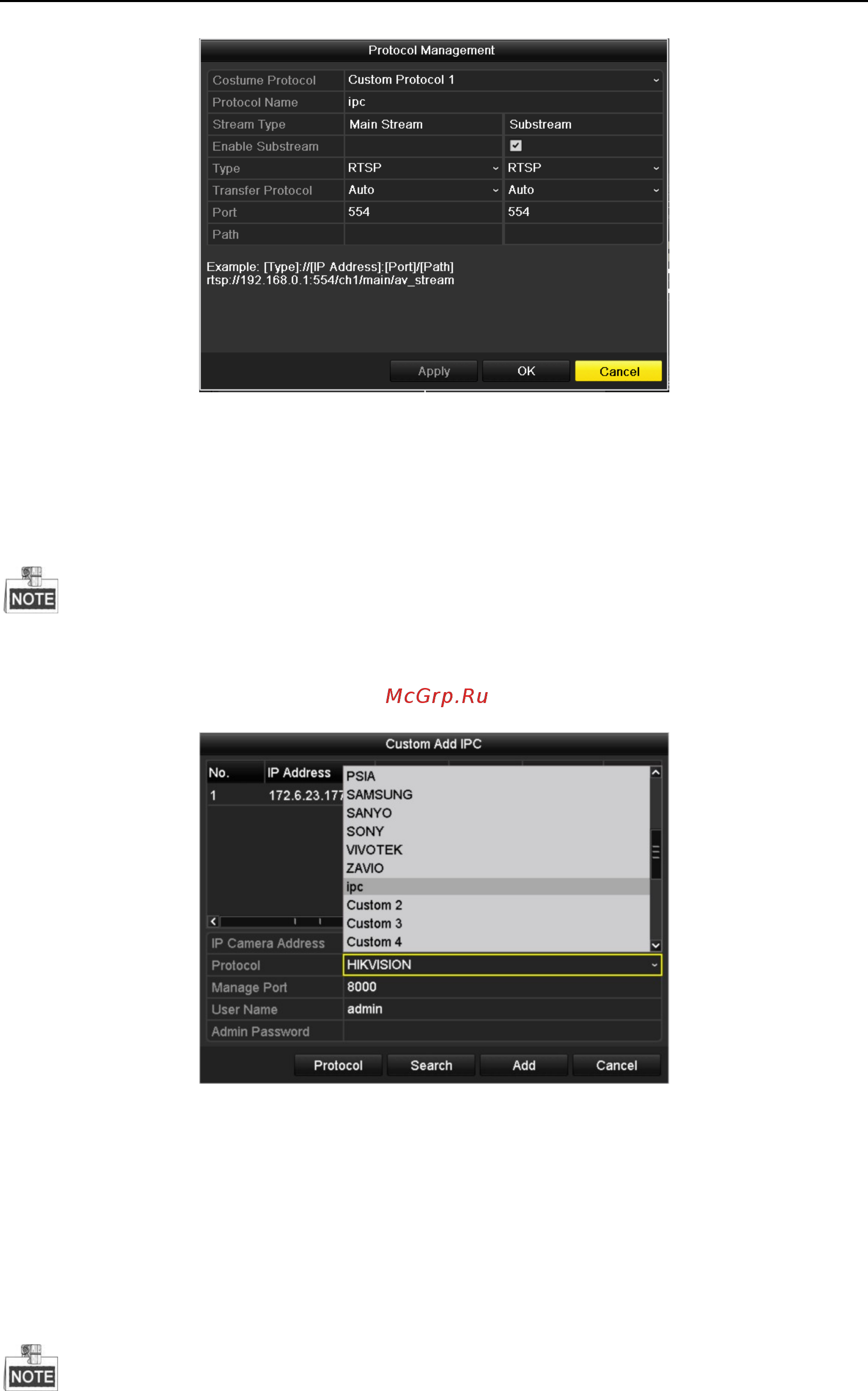

Рис. 2. 21 Окно управления протоколами
В устройстве можно создать до 16 индивидуальных протоколов, с ведением именем протокола и
дополнительными настройками.
2. Выберите тип протокола передачи и протокол трансфера.
Выбранные тип протокола передачи и протокол трансфера должны поддерживаться камерой.
После добавления индивидуального протокола, Вы можете увидеть его в списке всех протоколов системы, как
показано на рис.2.22
Рис. 2. 22 Настройки протоколов
3. Выберите протокол, который Вы хотите назначить выбранной камере.
2.3.3 Редактирование IP камер при подключении PoE
Применимо только для серии DS-7600/7700NI-SP NVR.
Интерфейс PoE позволяет сократить число кабелей при монтаже камер, поскольку предоставляет возможность
одновременной передачи по кабелю как питания камеры, так и данных (видео и пр.).
