Сетевой видеорегистратор (NVR). Инструкция по эксплуатации.
209
13.1 Настройка экранного меню
Цель:
Вы можете настроить OSD (экранное меню) для каждой камеры, чтобы отображать ее имя, время/дату и пр.
Шаги:
1. Войдите в меню OSD Configuration
Menu > Camera > OSD
2. Выберите камеру для осуществления OSD настроек.
3. Введите имя камеры в окно Camera Name.
4. Настройте Display Name (имя на экране), Display Date (дата) и Display Week (время на экране).
5. Выберите Date Format (формат даты), Time Format (формат времени) и Display Mode (отображение).

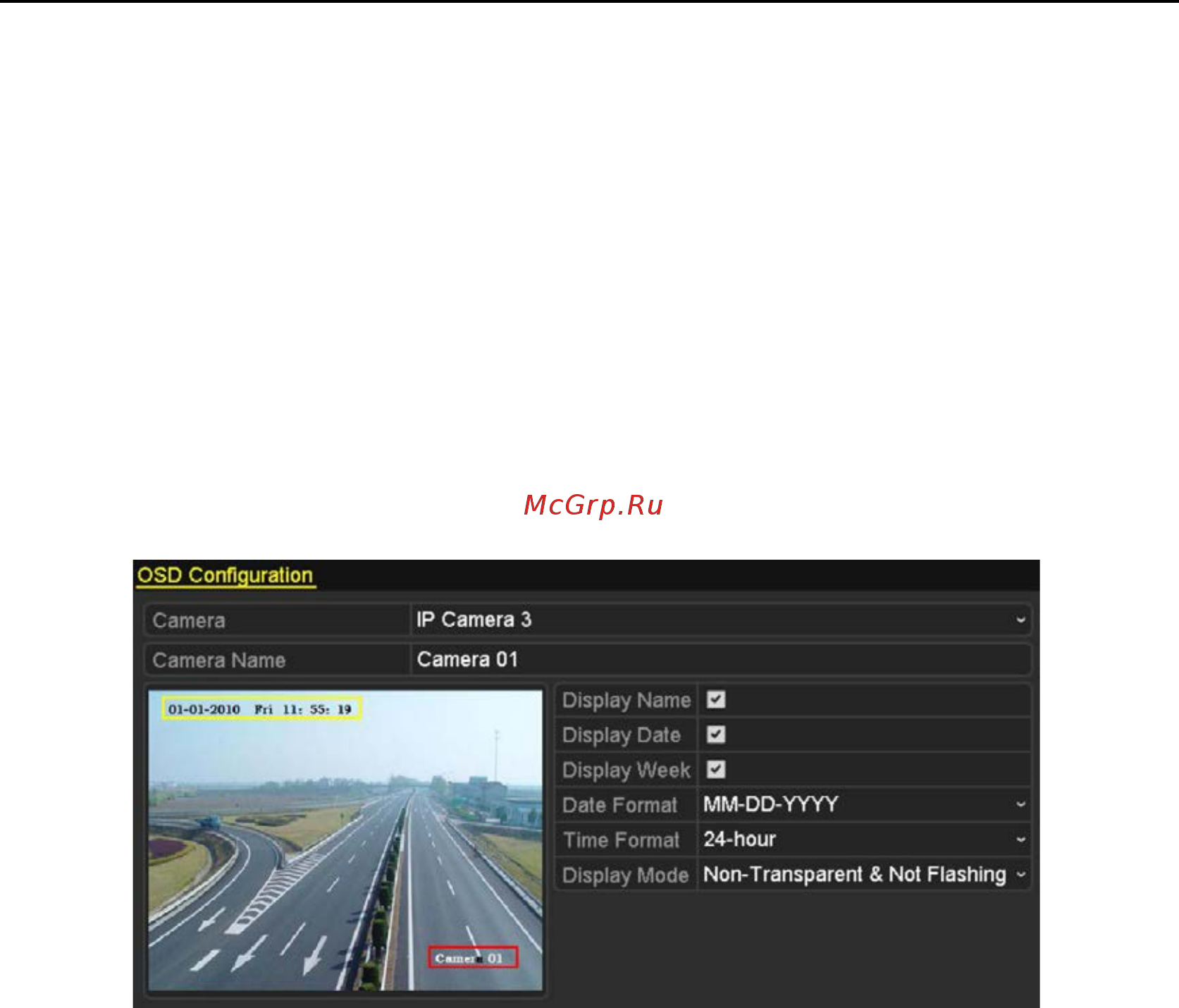

Рис. 13. 1 OSD меню настройки
6. Вы можете перемещать надписи на экране при помощи мыши.
7. Нажмите Apply для подтверждения и выхода из меню.
