Сетевой видеорегистратор (NVR). Инструкция по эксплуатации.
65
5.1 Настройка параметров
Цель:
Перед и при использовании системы Вы можете настроить параметры видео по своему выбору
– такие как качество картинки, разрешение, выбор типа передачи и прочее.
Перед началом работы:
1. Убедитесь, что жесткий диск HDD установлен в устройство. Если диск не установлен, то
необходимо установить его и инициализировать. (Menu>HDD>General)

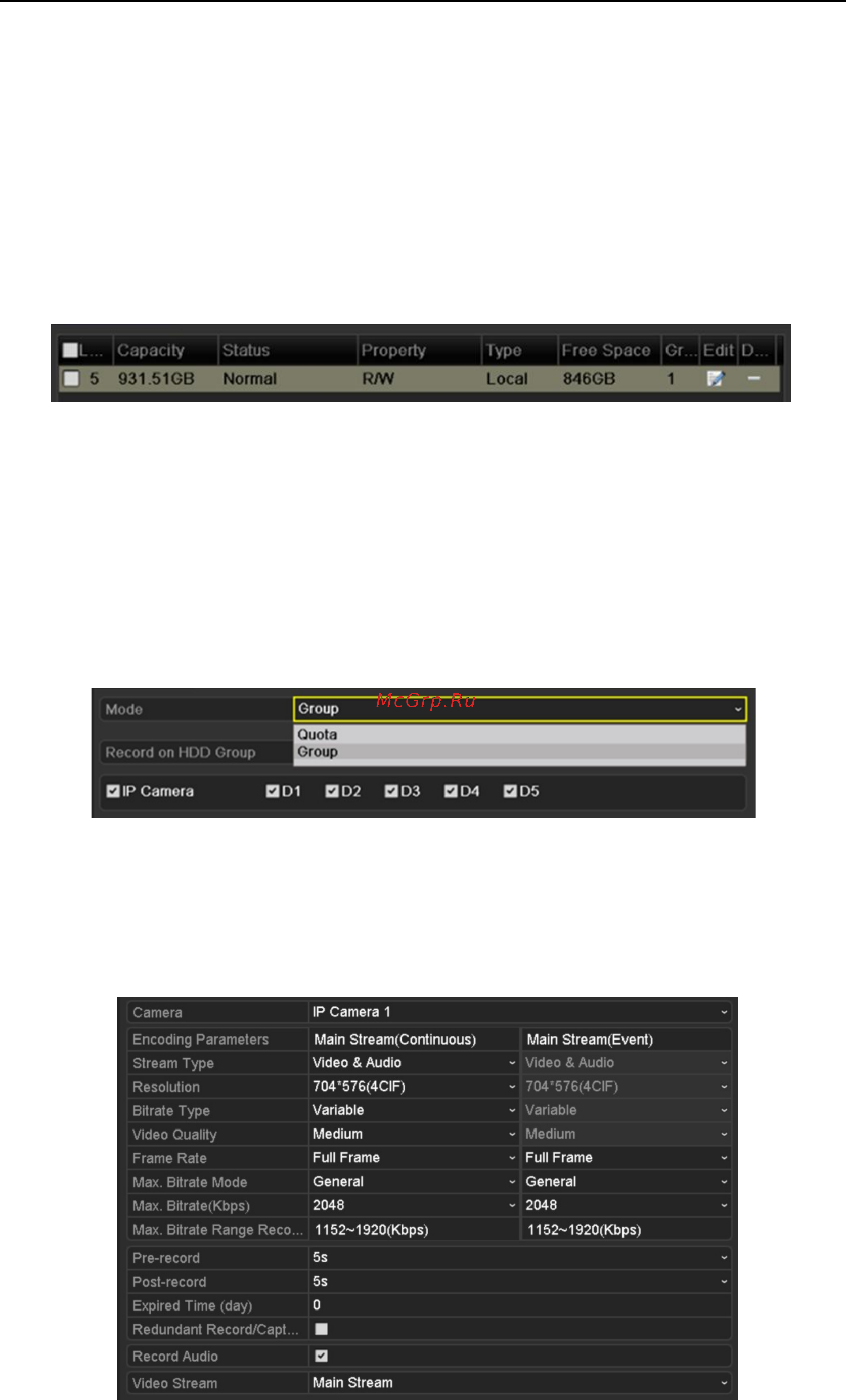

Рис. 5. 1 HDD-
Настройки
2. Выберите тип хранения видео на этом диске HDD
1) Нажмите Advanced для выбора типа хранения на диске
2) Если выбран тип Quota, установите максимальную емкость при записи и при хранении видео.
Для детальной информации ознакомьтесь с разделом Chapter Configuring Quota Mode.
3) Если выбран тип Group, то диск находится в ГРУППЕ дисков.
Для детальной информации: Chapter Configuring HDD Group for Recording and Capture.
Рис. 5. 2 HDD-
Дополнительные настройки
Шаги:
1. Войдите в меню настроек записи:
Menu>Record>Parameters
Рис. 5. 3
Меню настроек записи
