Сетевой видеорегистратор (NVR). Инструкция по эксплуатации.
183

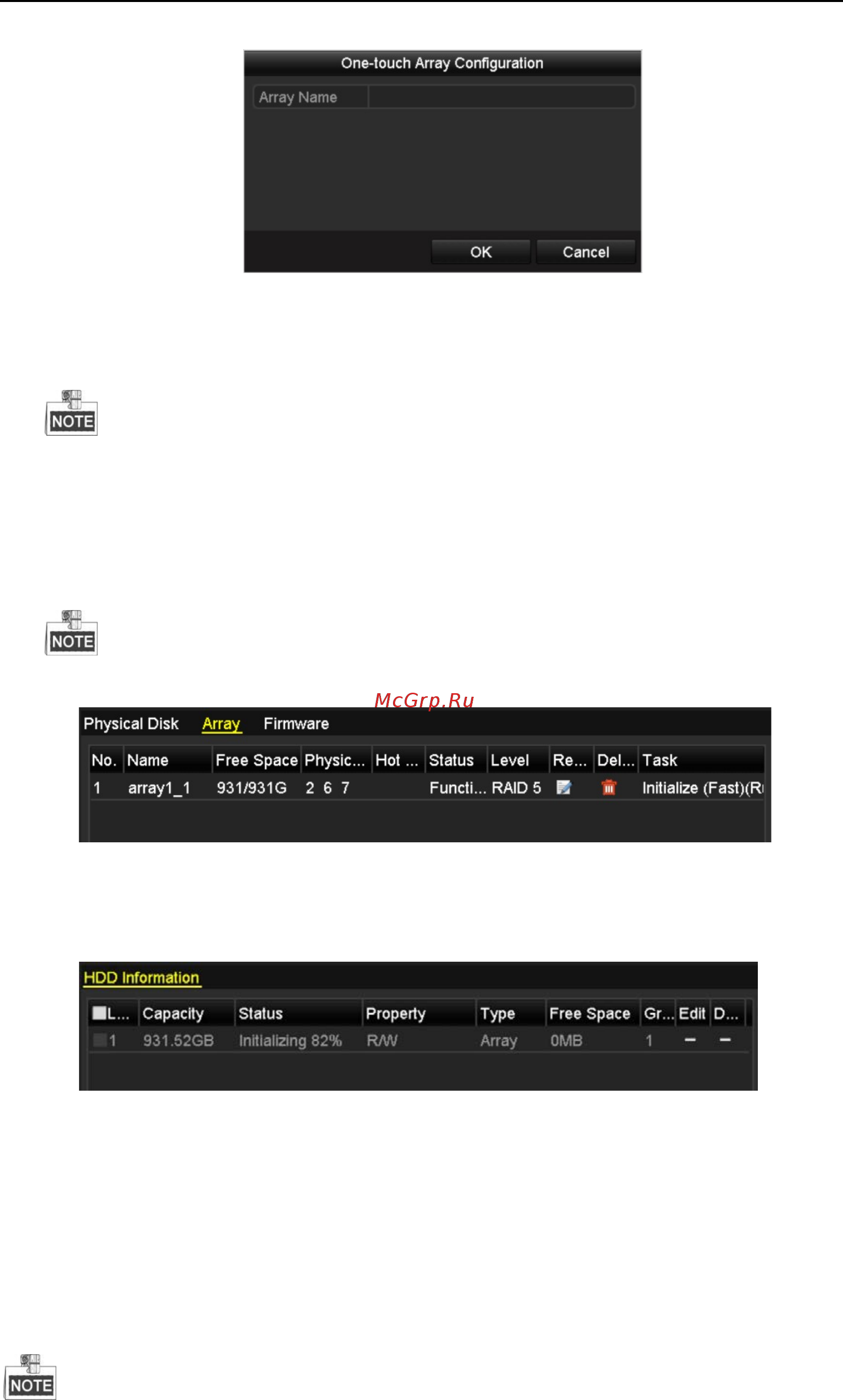

Рис. 11. 4 Мгновенная настройка массива
4. Введите имя массива в поле Array Name и нажмите OK для начала настройки массива.
Если Вы установили 4 и более дисков HDD для мгновенной настройки, необходимо настроить
диск горячей замены. Рекомендуется установить диск горячей замены в режим автоматического
восстановления при проблемах в массиве.
5. После настройки массива, нажмите OK для появления окна об окончании настройки.
6. Нажмите Array для отображения информации об успешно созданном массиве.
По умолчанию, мгновенная конфигурация создает массив и виртуальный диск.
Рис.11. 5 Array Settings меню
7. Созданный массив отобразится в меню HDD information.
Рис. 11. 6 HDD Information меню
11.1.3 Ручное создание массива
Цель:
Вручную можно создать массивы типов RAID 0, RAID 1, RAID 5 и RAID 10.
В данном примере мы рассмотрим RAID 5 как пример создания массива и виртуального диска.
