Сетевой видеорегистратор (NVR). Инструкция по эксплуатации.
31
2.2 Использование Мастера для настройки
По умолчанию, Мастер Настройки включается при первом запуске устройства, как показано на рис. 2. 2.

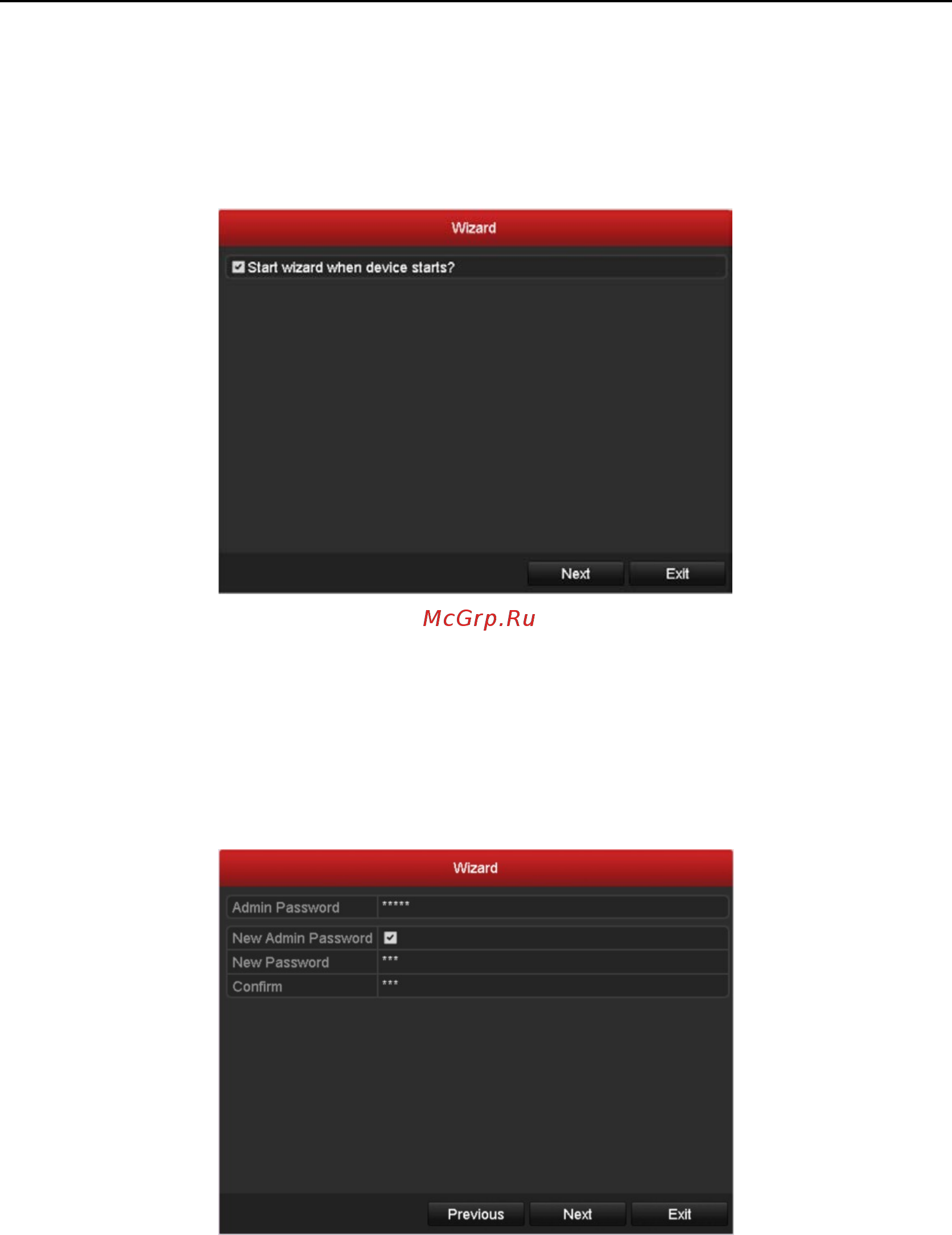

Рис. 2. 2 Запуск мастера настройки
Использование Мастера Настройки:
1. Мастер настройки помогает сделать основные настройки Вашего NVR. Если Вы не хотите
использовать мастера в данный момент, нажмите Cancel. Если Вы хотите использовать мастера
настройки в следующий раз, поставьте флажок в окне “Start wizard when the device starts?”.
2. Нажмите Next в окне мастера для перехода в окно входа в систему Login , как показано на рис. 2. 3.
Рис. 2. 3 Окно входа в систему
3. Введите пароль администратора. По умолчанию пароль 12345.
4. Для смены пароля администратора, поставьте флажок в окне New Admin Password. Введите новый
пароль администратора в окне New Password и подтвердите его, введя еще раз в окне Confirm.
5. Нажмите Next для входа в меню настроек даты и времени, как показано на рис. 2. 4.
