Сетевой видеорегистратор (NVR). Инструкция по эксплуатации.
128
8.1 Настройка детектора движения
Шаги:
1. Войдите в интерфейс детектора движения раздела управления камерами и выберите камеру для
настройки детектора движения:
Menu> Camera> Motion

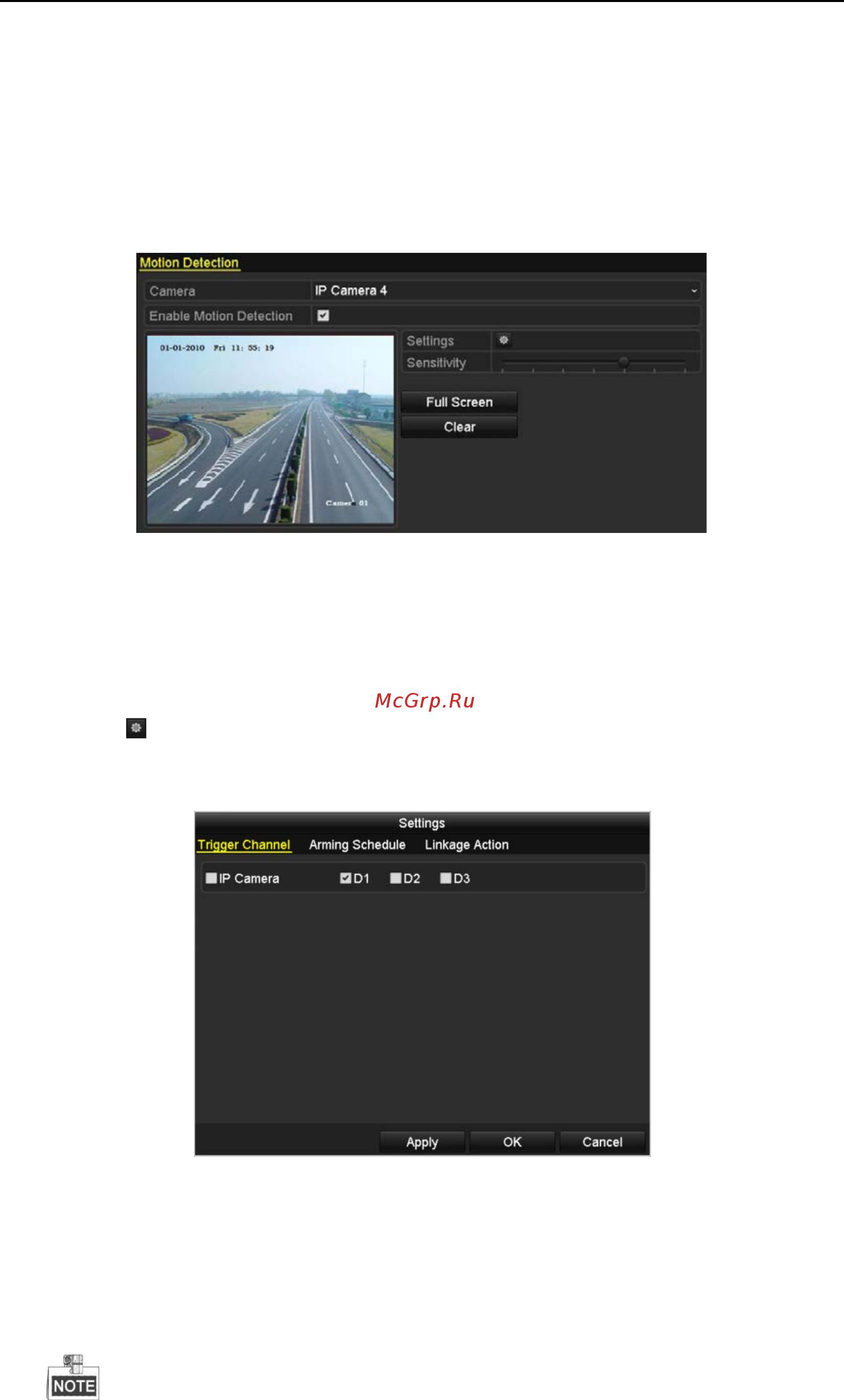

Рис. 8. 1 Интерфейс настройки детектора движения
2. Установите зону детекции и чувствительность.
Активируйте (поставьте флажок) “Enable Motion Detection”, используя мышь выделите зону детекции
и установите чувствительность.
Нажмите и установите параметры реакции на тревогу.
3. Нажмите Trigger Channel и выберите один или несколько каналов которые буду осуществлять
запись и по которым будет полноэкранное отображение по тревоге и нажмите Apply для выхода.
Рис. 8. 2 Настройки реакции по тревоге детектора
4. Установка расписания для детектора движения по каналам.
1) Выберите Arming Schedule для диапазона времени по работе детектора движения.
2) Выберите день недели и до 8 временных диапазонов в пределах дня.
3) Нажмите Apply для сохранения изменений.
Временные периоды не могут повторяться или перекрываться.
