Сетевой видеорегистратор (NVR). Инструкция по эксплуатации.
154
Password: Пароль для аутентификации на сервере SMTP.
SMTP Server: IP адрес сервера SMTP или имя хоста (например., smtp.263xmail.com).
SMTP Port No.: Номер порта SMTP. По умолчанию TCP/IP порт для SMTP имеет значение 25.
Enable SSL (опция): Поставьте флажок SSL если необходимо для сервера SMTP.
Sender: Имя отправителя.
Sender’s Address: Адрес Email отправителя.
Select Receivers: Выберите получателей. Может быть создано до 3 получателей.
Receiver: Имя получателя.
Receiver’s Address: Email адрес получателя.
Enable Attached Pictures: Поставьте флажок в окне Enable Attached Picture если Вы хотите
прикладывать картинку к тревожному сообщению. Интервал между двумя смежными тревогами.
Вы также можете установить порт SMTP и разрешить для него SSL.
Interval: Интервал между двумя действиями по отправке картинок.
E-mail Test: Отправление тестового Email для проверки сервера SMTP.
6. Нажмите Apply для сохранения и выхода из режима настройки.

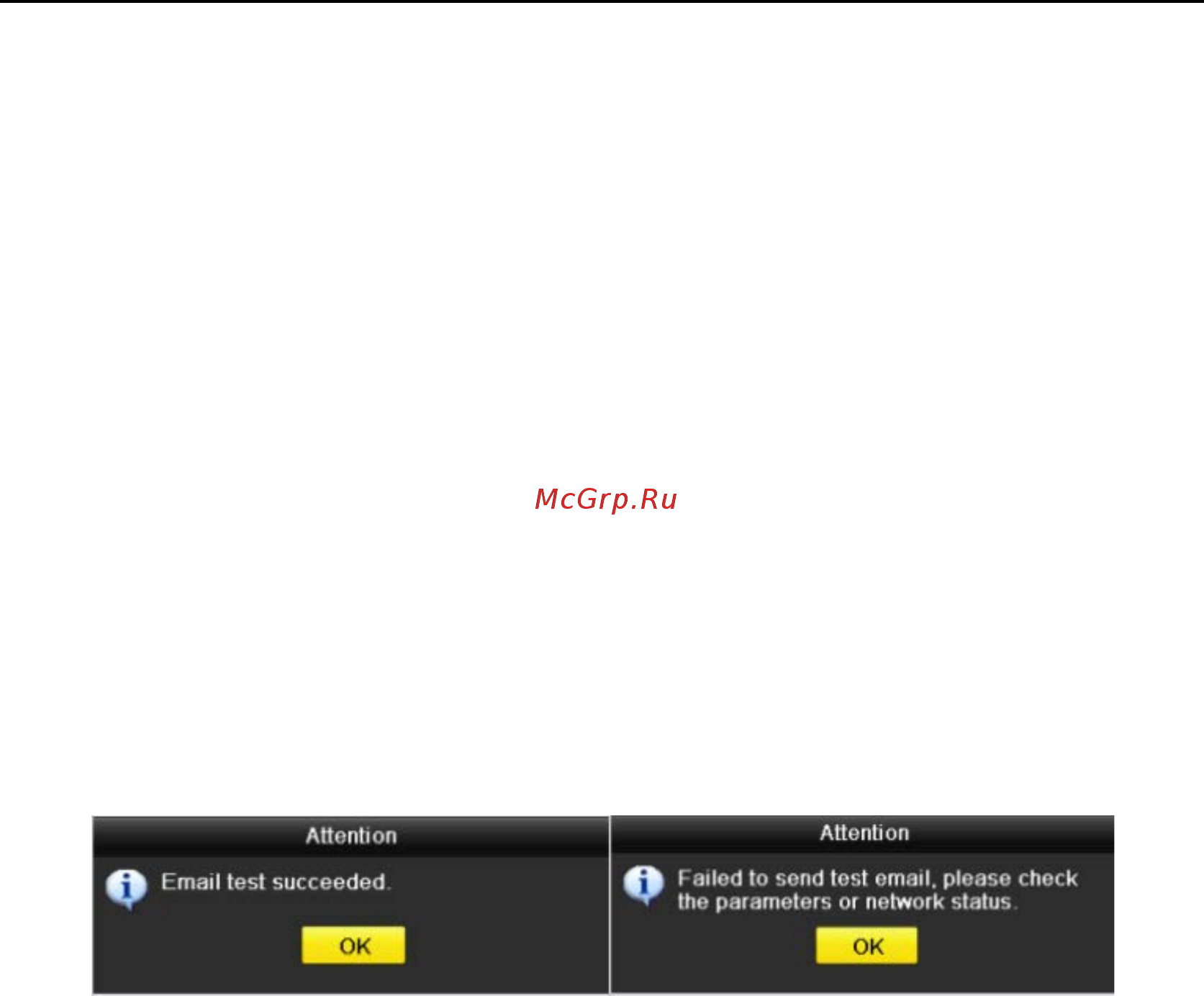

7. Нажмите Test для тестирования режима работы отсылки Email. На экране отобразится одно из
следующих окон. В случае удачного теста отобразится левое окно.
Рис. 9. 25 Тест Email
9.2.11 Настройка NAT
Цель:
Предусмотрено два пути для отображения и настройки портов в сегментированной сети, UPnP™ и ручная
настройка.
UPnP
TM
Универсальная система Plug and Play (UPnP™) позволяет легко обнаружить нахождение других устройств
в сети, и установить функциональные сетевые сервисы для совместного использования связей, данных и пр..
Вы можете использовать UPnP™ для быстрого подключения устройства к WAN через маршрутизатор без
отображения портов.
Перед стартом:
Если Вы хотите использовать UPnP™, необходимо активировать функцию UPnP™ на роутере, к которому
подключено устройство. Когда режим работы сети является мультиадресным, устройство и роутер должны
находиться в одном сегменте сети.
Шаги:
1. Войдите в меню сетевых настроек.
Menu > Configuration > Network
2. Выберите NAT для входа в меню настройки NAT.
