Сетевой видеорегистратор (NVR). Инструкция по эксплуатации.
19
No.
Название
Описание
При Воспроизведении – вращение джойстика перемещает
видео на 30 секунд вперед/назад.
При контроле PTZ вращение джойстика управляет
передвижением камеры.
6
POWER ON/OFF
Включение/выключение устройства.
7
USB
USB порты для подключения дополнительных устройств -
USB мыши или USB жесткого диска (HDD).

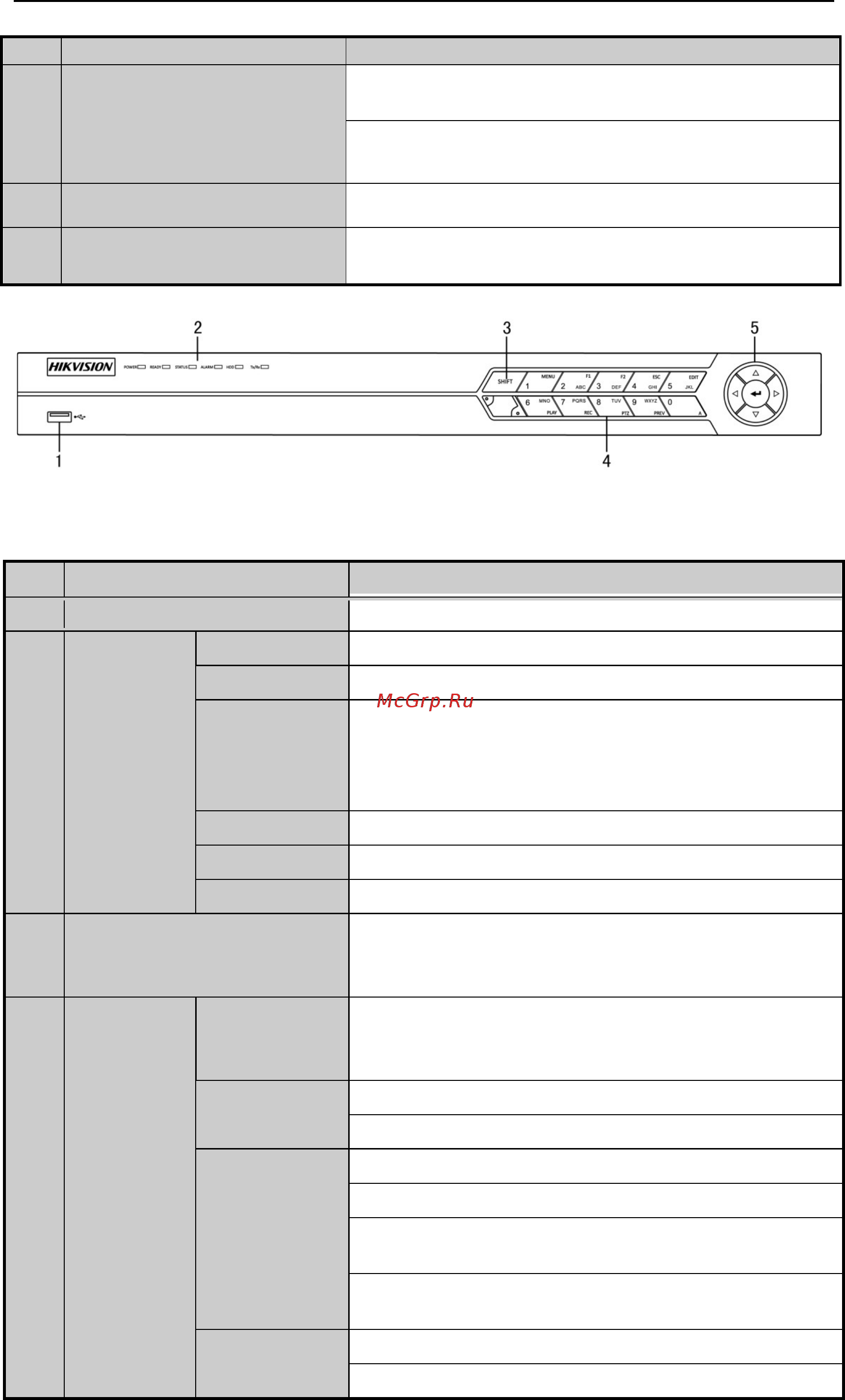

Рис. 1. 5 DS-7600NI-ST/SP
Назначение кнопок передней панели
No. Название
Описание
1 USB Подключение USB мыши или USE устройств памяти.
POWER Горит зеленым, когда устройство включено.
READY
Горит зеленым, когда устройство работает корректно.
Горит зеленым при использовании ИК пульта ДУ;
Горит красным при активном использовании (SHIFT)
Индикаторы
2
STATUS
(введение букв/цифр);
Выключен во всех остальных случаях..
3 SHIFT
ALARM
Горит красным при тревоге в системе.
HDD
Горит красным при активном HDD (запись/чтение)
Tx/Rx
Горит зеленым при корректном подключении к сети.
Переключение между вводом цифр и букв (при настройке
устройства).
Переключение между вводом цифр и букв (при настройке
устройства).
Кнопки
ввода
4
SHIFT
1/MENU
2/ABC/F1
3/DEF/F2
Ввод цифры “1”;
Вход в основное меню устройства.
Ввод цифры “2”;
Ввод букв “ABC”;
При настройке системы нажатие кнопки выберет все функции в
листе выбора.
При контроле PTZ Вкл/Выкл ИК подсветки камеры, также, если
изображение увеличено – уменьшает его.
Ввод цифры “3”;
Ввод букв “DEF”;
