Сетевой видеорегистратор (NVR). Инструкция по эксплуатации.
172
10.2 Восстановление массива
Цель:
Рабочие статусы массива: Functional (рабочий), Disk Loss (потеря диска) и Offline (выключен). При
просмотра и определении статуса массива, Вы можете принять необходимые меры технического характера
для обеспечения высокого уровня безопасности и надежности данных, хранящихся в активе.
Если все диски в рабочем состоянии, рабочий статус массива - Functional; когда число потерянных жестких
дисков превышает заданный предел, то состояние - Offline; в других случаях состояние - Disk Loss.
Если виртуальный диск в статусе Degraded, Вы можете восстановить массив в Functional.
10.2.1 Автоматическое восстановление массива
Цель:
Если виртуальный диск установлен в статус Degraded, устройство может запустить автоматическое
восстановление массива с использованием диска горячей замены и гарантией сохранности данных.
До старта:
Функция Auto-rebuild включена по умолчанию, однако должен быть создан диск горячей замены.
Шаги:
1. Войдите в Array Settings меню. Статус массива - Disk Loss. Настройте диск горячей замены и
убедитесь, что функция Auto-rebuild активна. Диск горячей замены будет использован автоматически
для массива. Menu > HDD > RAID > Array

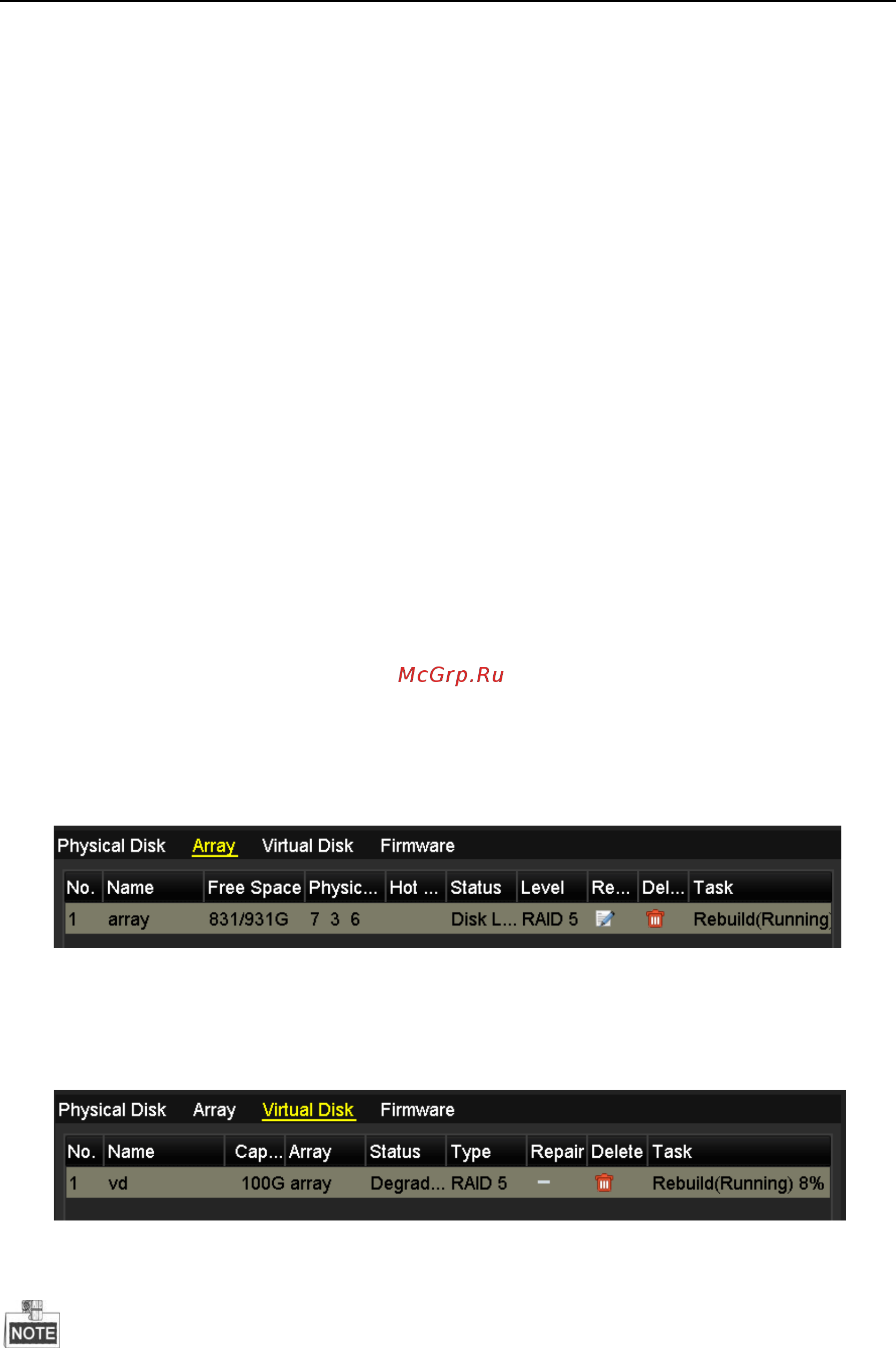

Рис. 10. 15 Array Settings меню
2. Войдите в меню Virtual Disk для отображения статуса виртуального диска.
Menu>HDD>RAID>Virtual Disk
Рис. 10. 16 Virtual Disk меню настроек
Если после восстановления массива не окажется ни одного диска горячей замены, настоятельно
рекомендуется добавить один диск в систему для назначения его диском горячей замены и
повышения надежности данных. Для детальной информации ознакомьтесь с Разделом 10.1.2
