Сетевой видеорегистратор (NVR). Инструкция по эксплуатации.
152

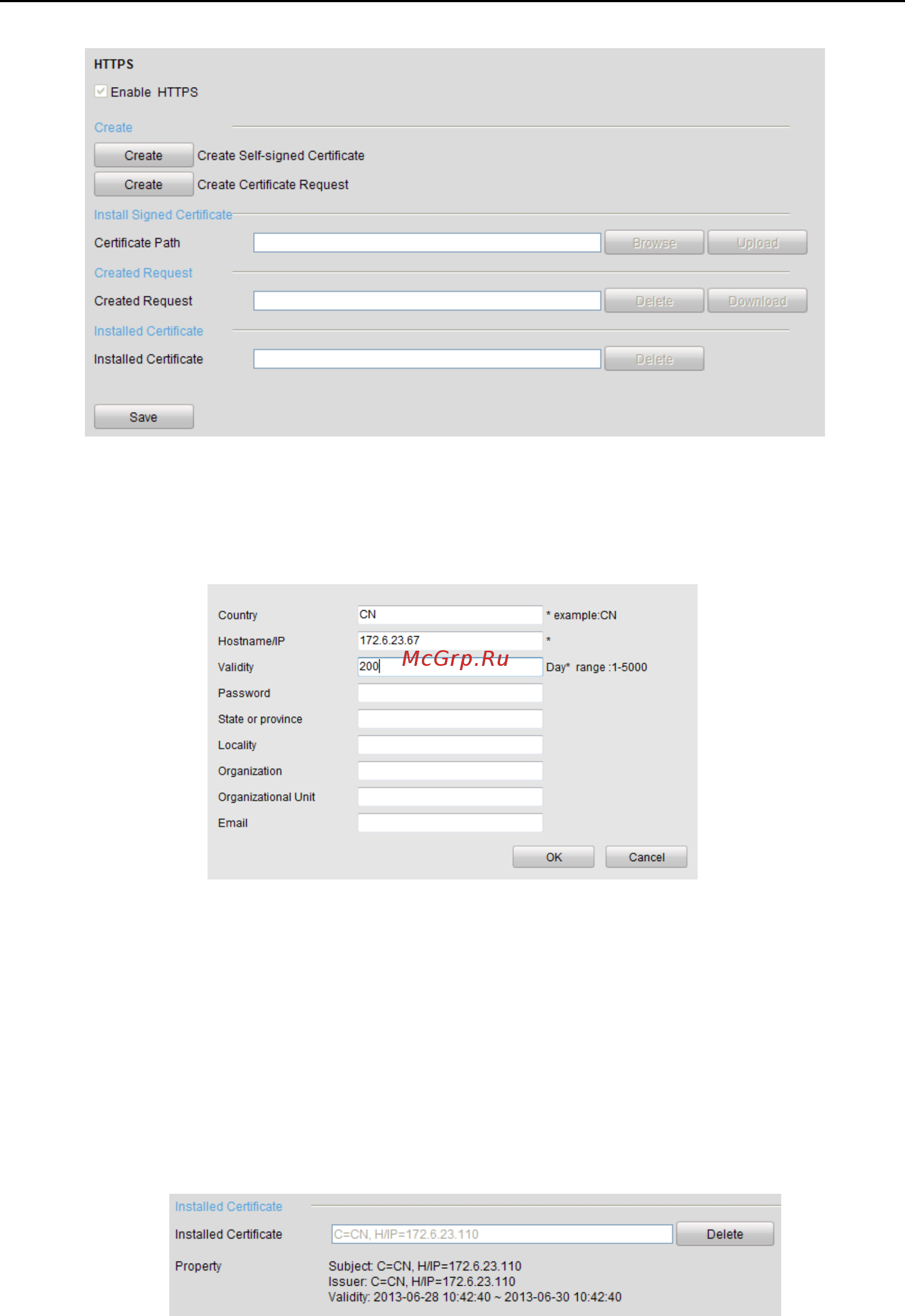

Рис. 9. 20 HTTPS настройки
ВАРИАНТ 1: Создание собственного сертификата
1) Нажмите Create для создания следующего диалогового окна:
Рис. 9. 21 Создание собственного сертификата
2) Введите Вашу страну, имя хоста/IP, и другую информацию.
3) Нажмите OK для сохранения сделанных изменений.
ВАРИАНТ 2: Создание авторизованного сертификата.
1) Нажмите Create для создания запроса на создание сертификата.
2) Сохраните сертификат и подтвердите его подлинность цифровой подписью.
3) После получения цифровой подписи передайте сертификат на устройство.
5. После успешного создания и записи сертификата появится информация о нем.
Рис. 9. 22 Сертификат установлен
6. Поставьте галочку для активации функции HTTPS.
7. Нажмите Save для сохранения всех изменений.
