Fr-7
Français

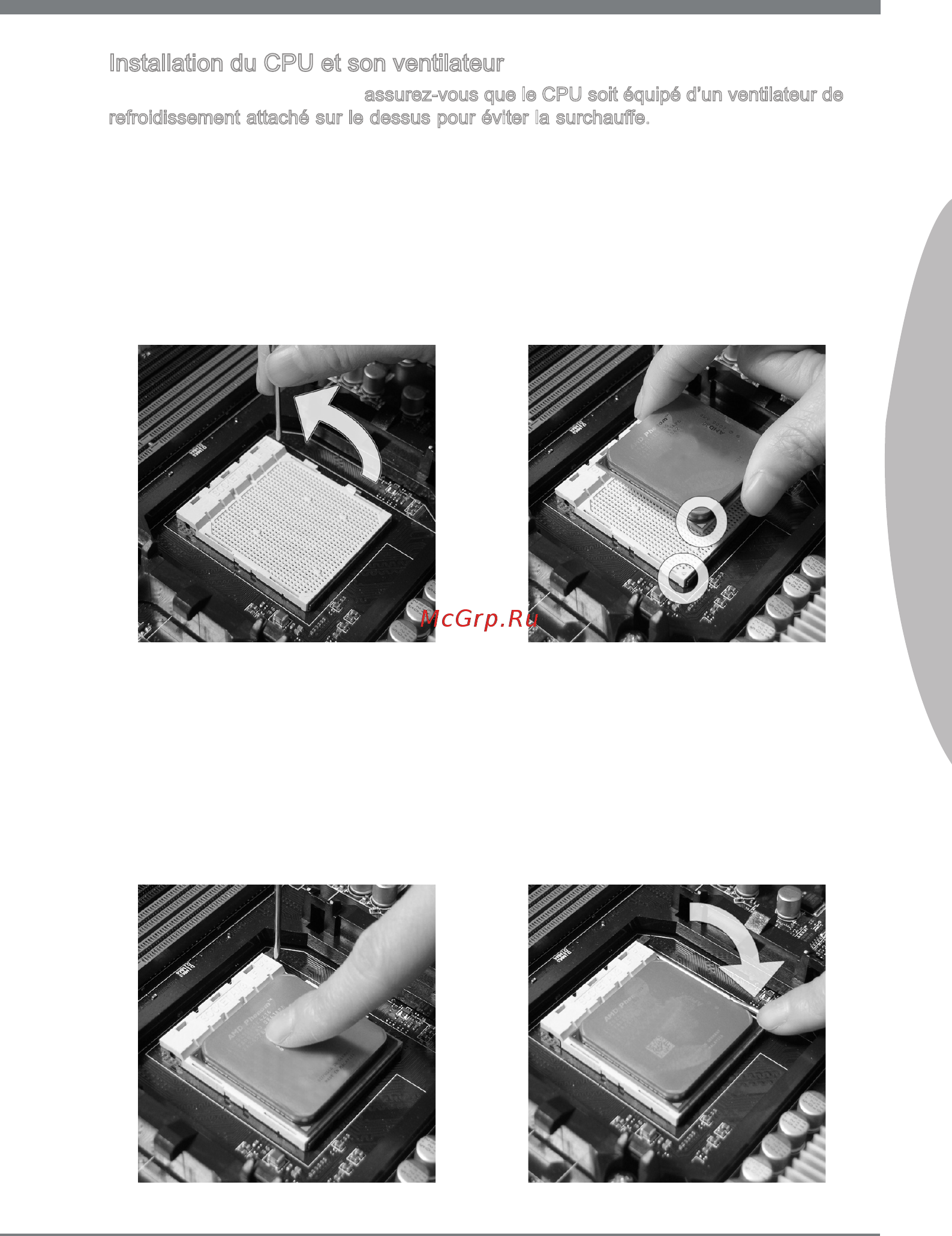

Installation du CPU et son ventilateur
Quand vous installez le CPU, assurez-vous que le CPU soit équipé d’un ventilateur de
refroidissement attaché sur le dessus pour éviter la surchaue. Méanmoins, n’oubliez
pas d’appliquer une couche d’enduit thermique sur le CPU avant d’installer le ventila-
teur pour une meilleure dissipation de chaleur.
Suivez les instruction suivantes pour installer le CPU et son ventilateur correctement.
une faute installation peut endommager votre CPU et la carte mère.
Si le CPU est correctement installé,
les pins doivent s’intégrer com-
plètement dans la douille et sont
invisibles. Veuillez noter que toute
violence ou une fausse installation
peut endommager votre carte mère
en permanance.
3.
Appuyez sur le CPU fermement dans
la douille et fermez le levier. Puisque
le CPU a une tendance de bouger
lors de la fermeture du levier, il faut
fermer le levier en appuyant sur le
CPU pour qu’il soit complètement et
correctement installé dans la douille.
4.
Enlevez le levier de côté de la dou-
ille et assurez-vous de lever le levier
jusqu’à 90 degrés.
1.
Trouvez la èche d’or du CPU et
mettez-la comme montré dans
l’image. Le CPU ne s’installe que
dans la position correcte.
2.
