Ru-15
Русский

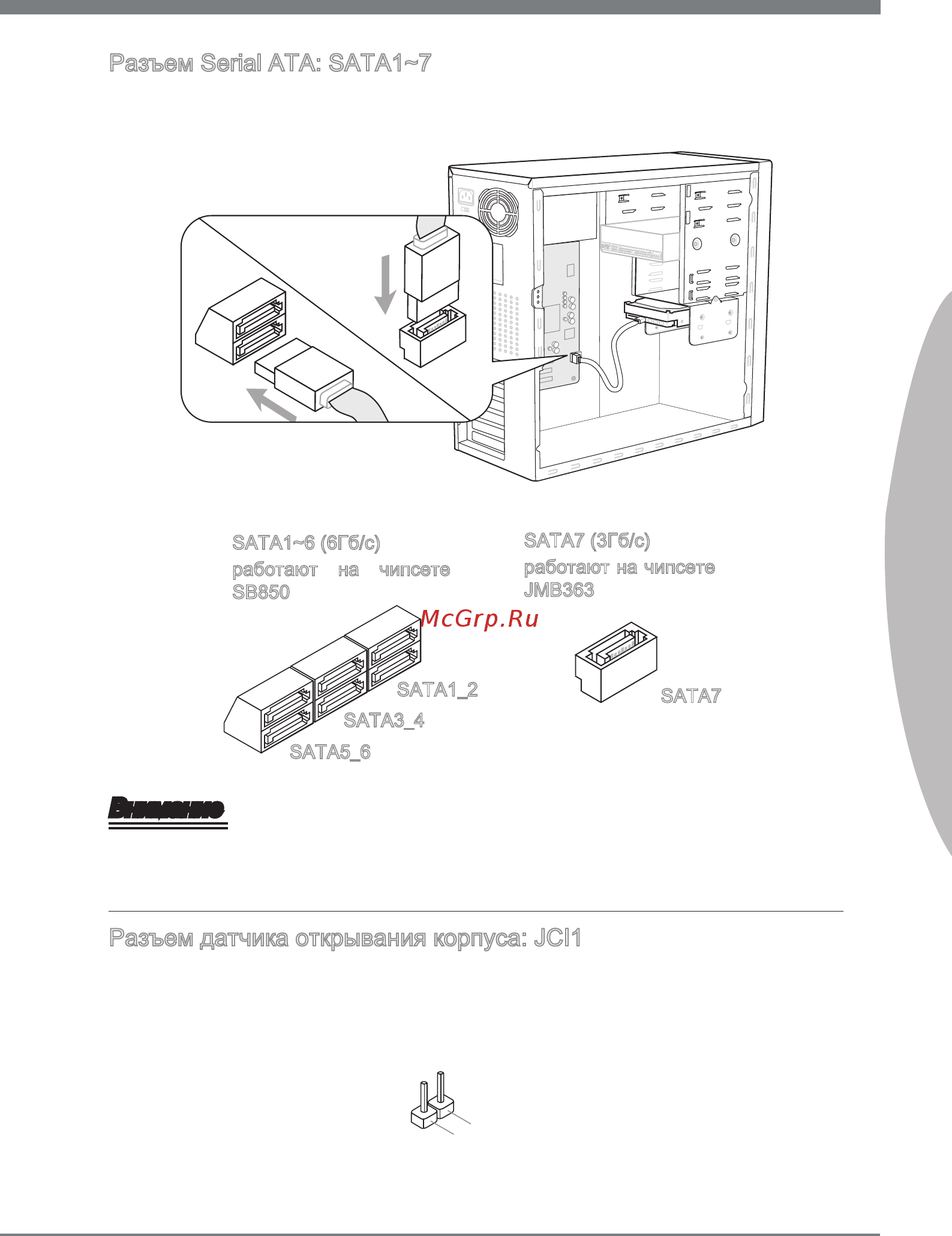

Разъем Serial ATA: SATA1~7
Данный разъем является высокоскоростным портом интерфейса Serial ATA.
Любой разъем Serial ATA может соединяться с одним устройством Serial ATA.
* Компоненты системной платы в изображении только для справки.
SATA5_6
SATA3_4
SATA1_2
SATA7
SATA1~6 (6Гб/с)
работают на чипсете
SB850
SATA7 (3Гб/с)
работают на чипсете
JMB363
Внимание
Избегайте, пожалуйста, резких изгибов кабеля Serial ATA. В противном случае
могут возникнуть потери данных при передаче.
Разъем датчика открывания корпуса: JCI1
К этому коннектору подключается кабель датчика, установленного в корпусе.
При открывании корпуса его механизм активизируется. Система запоминает это
событие и выдает предупреждение на экран. Предупреждение можно отключить
в настройках BIOS.
