Ru-36
MS-7640 Системная плата

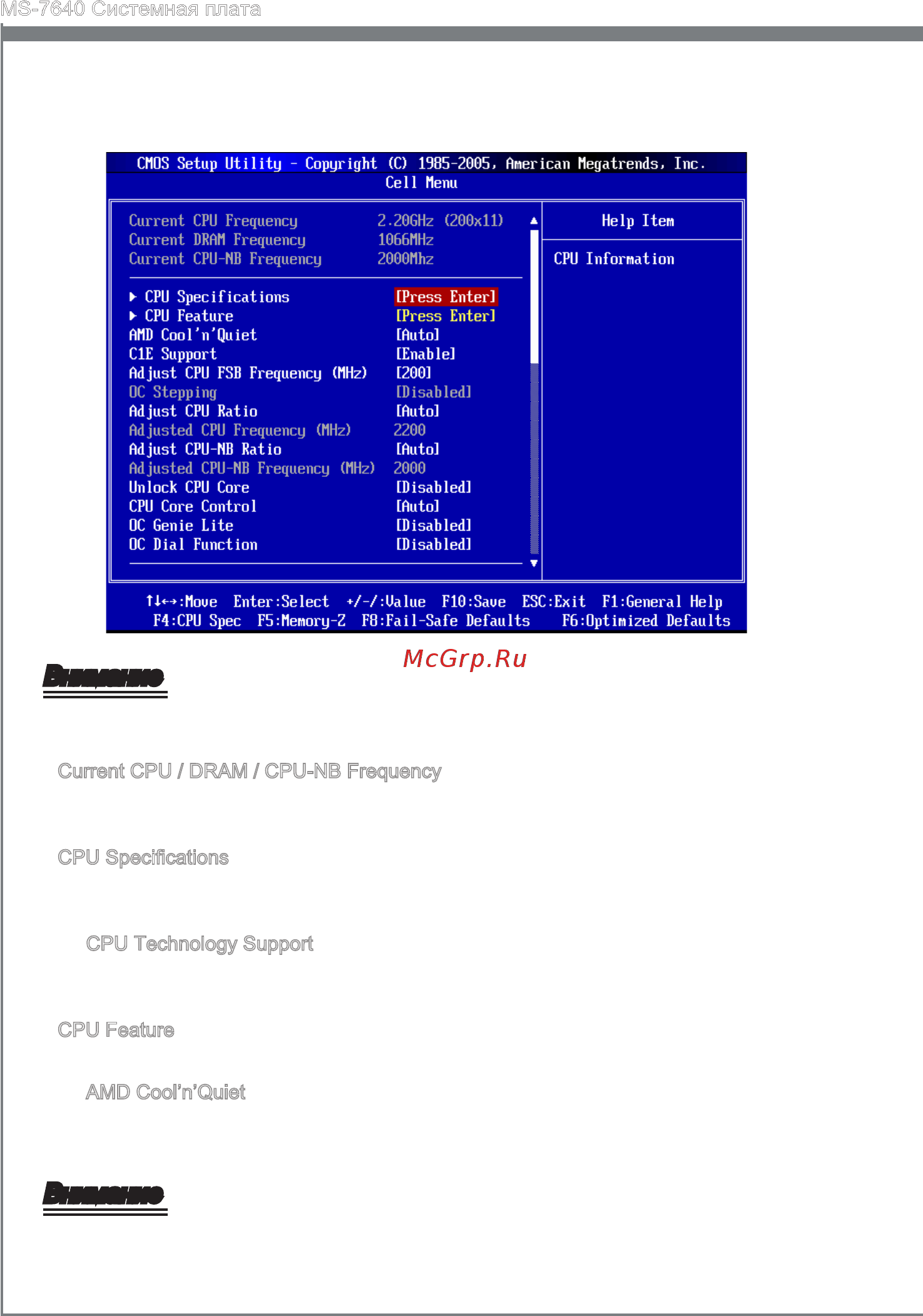

Раздел Cell Menu: Это меню предназначено для опытных пользователей и
предоставляет возможности для разгона системы.
Внимание
Не меняйте эти настройки, если вы не знакомы с особенностями тонкой настройки
чипсетов.
Current CPU / DRAM / CPU-NB Frequency
Эти пункты показывают текущую частоту CPU и скорость памяти и CPU-NB.
Только для чтения.
CPU Specications
Нажмите <Enter> для входа в подменю. В подменю показана информация об
установленном CPU.
CPU Technology Support
Нажмите <Enter> для входа в подменю. В подменю показаны технологии,
которые поддерживаются в установленном CPU.
CPU Feature
Нажмите <Enter> для входа в подменю.
AMD Cool’n’Quiet
Технология Cool’n’Quiet позволяет эффективно динамически изменять частоту
CPU и энергопотребление системы.
Внимание
Чтобы убедиться в том, что технология Cool’n’Quiet включена и работает
правильно, необходимо:
4.
▶
▶
▶
▶
▶
