De-12
MS-7640 Mainboard
Deutsch
MS-7640 Mainboard
Deutsch

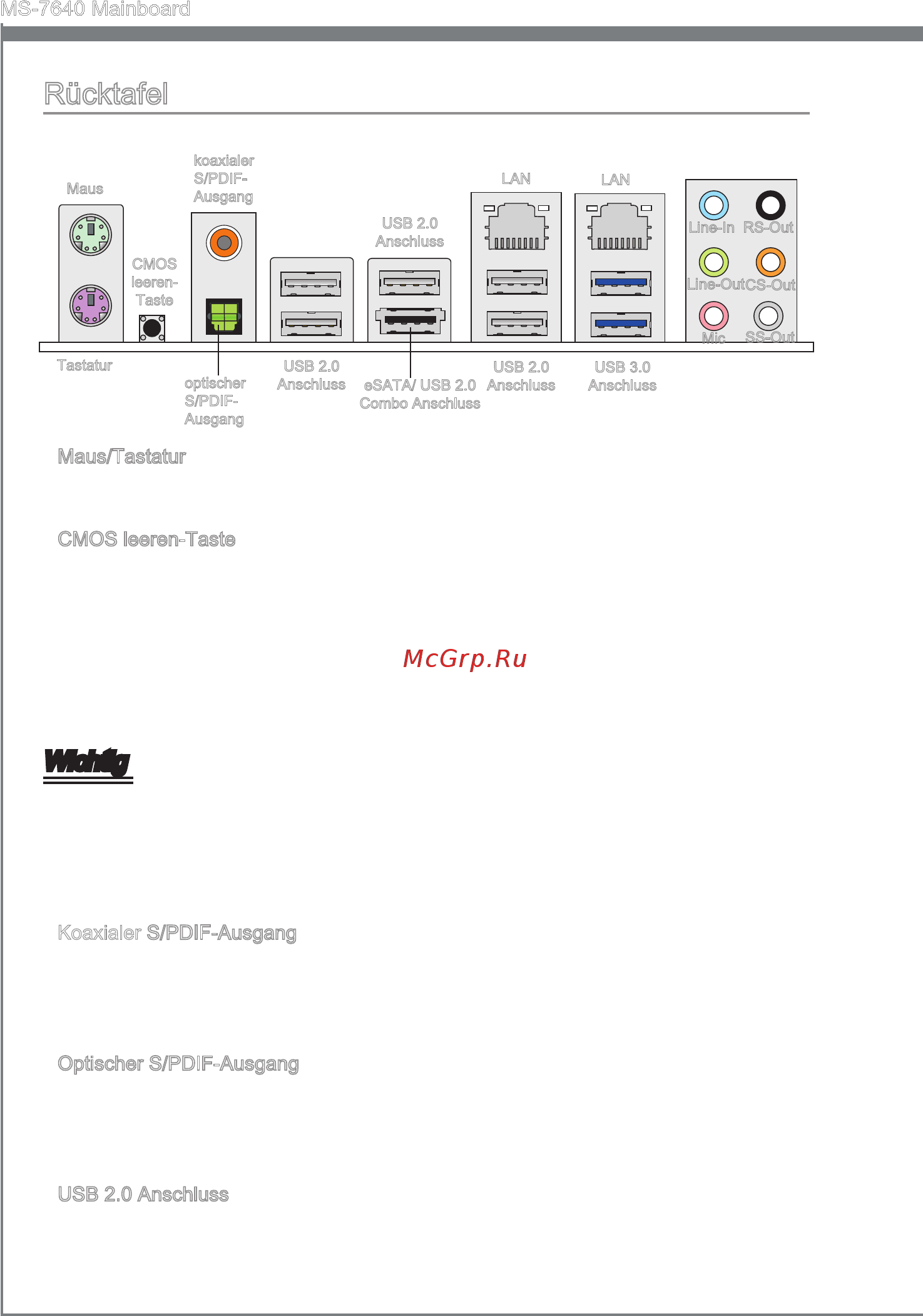

Rücktafel
Maus/Tastatur
Die Standard PS/2
®
Maus/Tastatur Stecker Mini DIN ist für eine PS/2
®
Maus/Tastatur.
CMOS leeren-Taste
Der Onboard CMOS Speicher (BIOS), enthält Grundinformationen sowie erweite
Eistellungen des Mainboards. Der CMOS Speicher wird über eine Betterie mit Strom
versotgt, damit die Daten nach Abschalten des PC-systems erhalten bleiben. Weiterhin
sind Informationen für den Start des Systems in dem Speicher hinterlegt. Sollten Sie
Fehlermeldungen während des Startvorganges erhalten, kann ein Zurücksetzen des
CMOS Speichers in den ursprünglichen Werkszustand helfen. Drücken Sie dazu leicht
den Schalter.
Wichtig
Stellen Sie sicher, dass das System ausgeschaltet ist, bover Sie den CMOS Speicher
in den Werkszustand zurücksetzen.
Nachdem es diesen Taster zu den klare CMOS Daten in einem Leistung-Auszustand
(G3) betätigt hat, startet das System automatisch.
Koaxialer S/PDIF-Ausgang
Dieser S/PDIF (Sony & Philips Digital Interconnect Format) Ausgang dient als digitale
Schnittstelle zur Audioausgabezur den externen Lautsprechern durch ein Koaxialka-
bel.
Optischer S/PDIF-Ausgang
Dieser S/PDIF (Sony & Philips Digital Interconnect Format) Ausgang dient als digitale
Schnittstelle zur Audioausgabezur den externen Lautsprechern durch ein optischen
Fasernkabel.
USB 2.0 Anschluss
Der USB (Universal Serial Bus) Anschluss zum direkten Anschluss von USB- Geräten,
wie etwa Tastatur, Maus oder weiterer USB-kompatibler Geräte. Unterstützt Daten-
transferraten bis 480Mbit/s (Hi-Speed).
▶
▶
▶
▶
▶
Tastatur
Line-In
Line-Out
Mic
RS-Out
CS-Out
SS-Out
Maus
CMOS
leeren-
Taste
USB 2.0
Anschluss
LAN
USB 3.0
Anschluss
eSATA/ USB 2.0
Combo Anschluss
USB 2.0
Anschluss
koaxialer
S/PDIF-
Ausgang
optischer
S/PDIF-
Ausgang
USB 2.0
Anschluss
LAN
