De-36
MS-7640 Mainboard
Deutsch
MS-7640 Mainboard
Deutsch

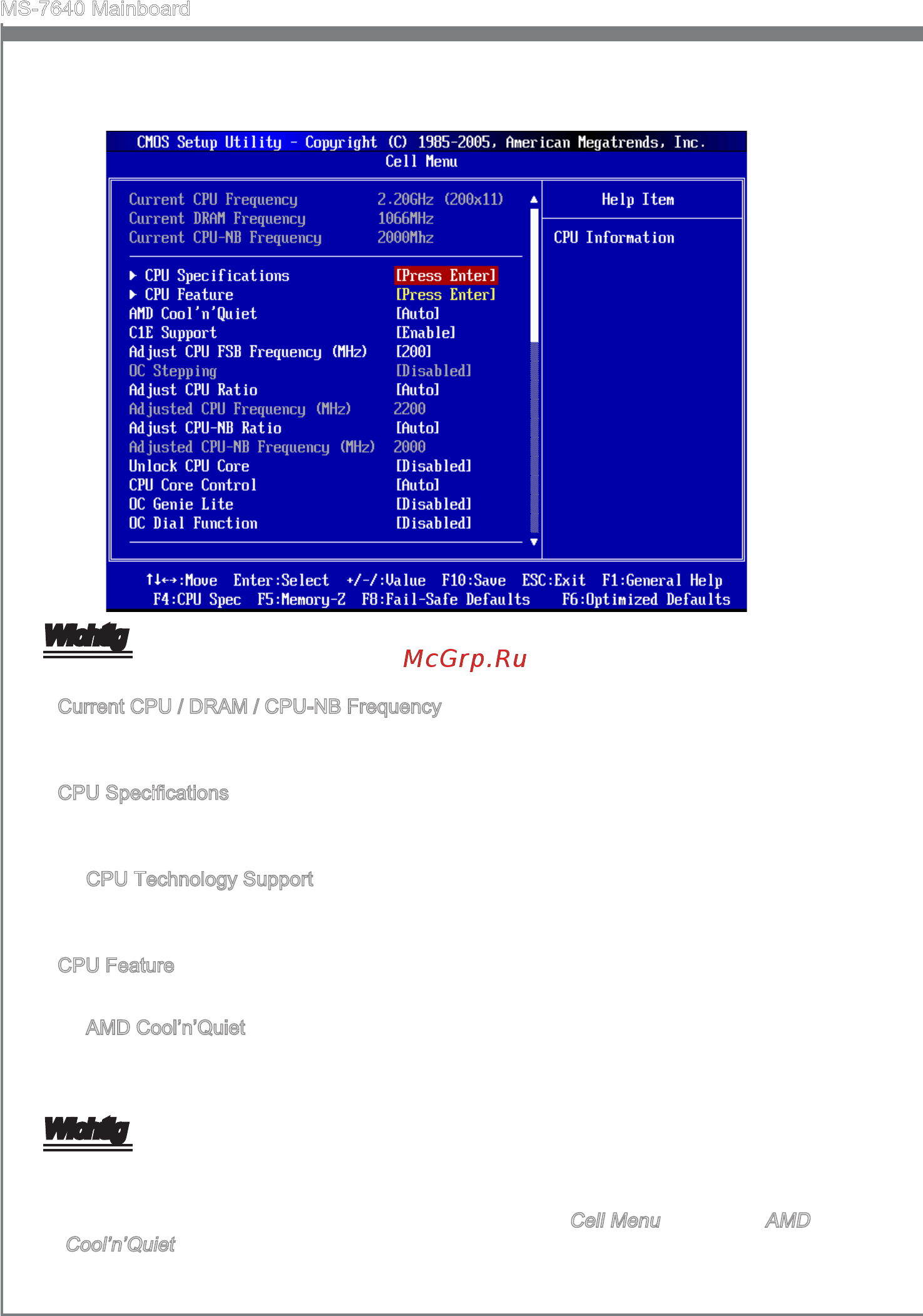

Cell Menu Introduction: Das Menü ist für den weiteren Benutzer, der die Haupt-
platine übertakten mögen.
Wichtig
Nur wenn Sie mit dem Chipsatz vertraut sind, können Sie die Einstellung ändern.
Current CPU / DRAM / CPU-NB Frequency
Zeigt die derzeitige Frequenz der CPU/ des Speichers & die Geschwindigkeit des CPU-
NBs. Nur Anzeige.
CPU Specications
Press <Enter> to enter the sub-menu. This submenu shows the information of installed
CPU.
CPU Technology Support
Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Das Unter-
menü zeigt die Technologien des installierten CPUs.
CPU Feature
Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen.
AMD Cool’n’Quiet
Die Cool’n’Quiet-Technologie kann die CPU-Geschwindigkeit und den Stromver-
brauch ezient und dynamisch herabsetzen.
Wichtig
Für eine einwandfreie Funktion von Cool’n’Quiet muss folgende Vorgehensweise un-
bedingt sichergestellt werden:
BIOS Setup ausführen und wählen Cell Menu aus Unter Cell Menu setzen Sie AMD
Cool’n’Quiet, auf “Enabled”.
Önen Sie Windows und wählen Sie [Start] -> [Ein tellungen] -> [Systemsteuerung]
4.
▶
▶
▶
▶
▶
•
•
