En-28
MS-7640 Mainboard
English
MS-7640 Mainboard
English

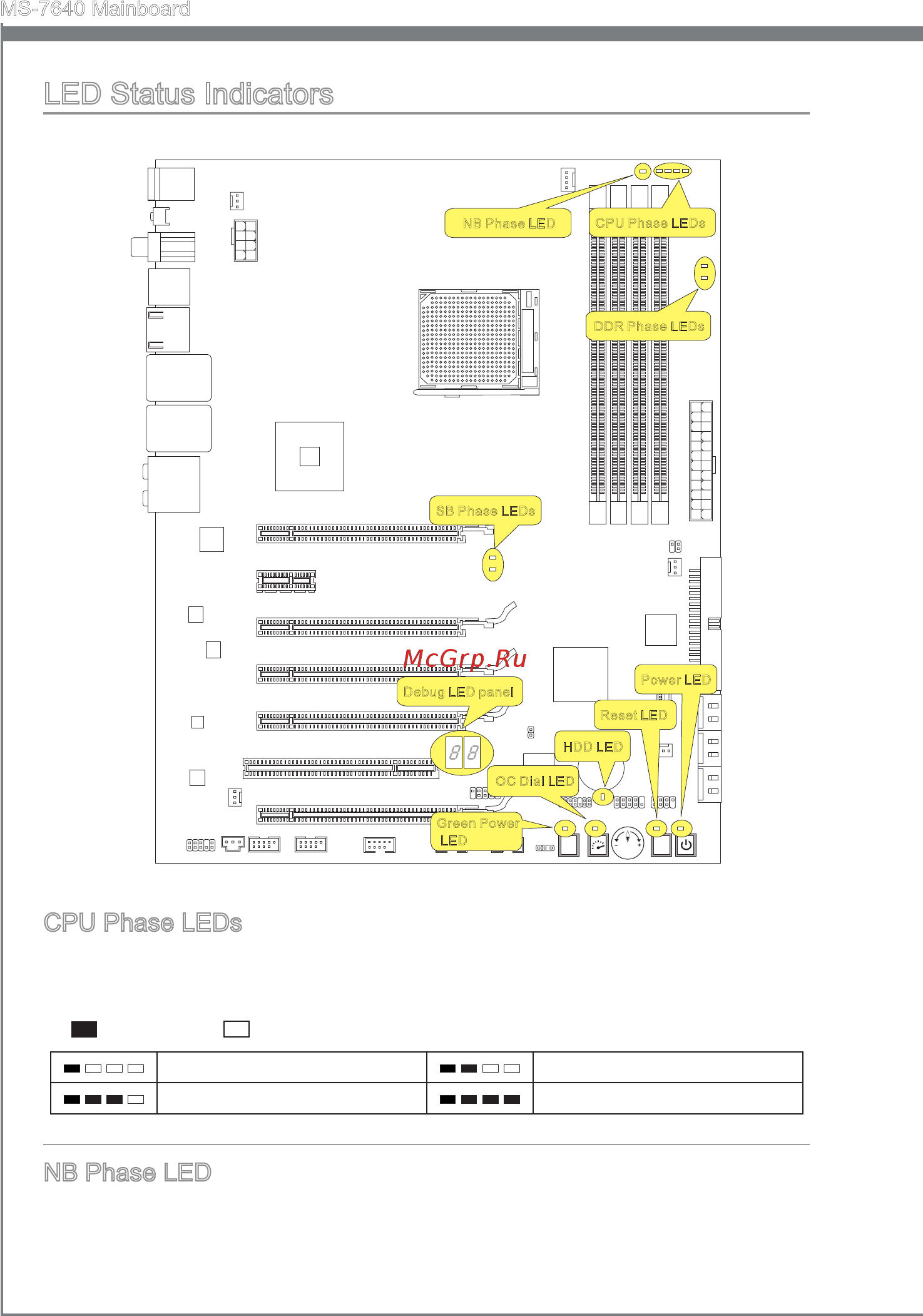

LED Status Indicators
SOCKET AM3
RESET
Green
Power
CPU Phase LEDs
SB Phase LEDs
DDR Phase LEDs
Debug LED panel
Power LED
Reset LED
Green Power
LED
OC Dial LED
NB Phase LED
HDD LED
CPU Phase LEDs
These LEDs indicate the current CPU power phase mode. Follow the instructions below
to read.
Lights O
CPU is in 1 phase power mode. CPU is in 2 phase power mode.
CPU is in 3 phase power mode. CPU is in 4 phase power mode.
NB Phase LED
Lights when NB power phase mode is enabled.
