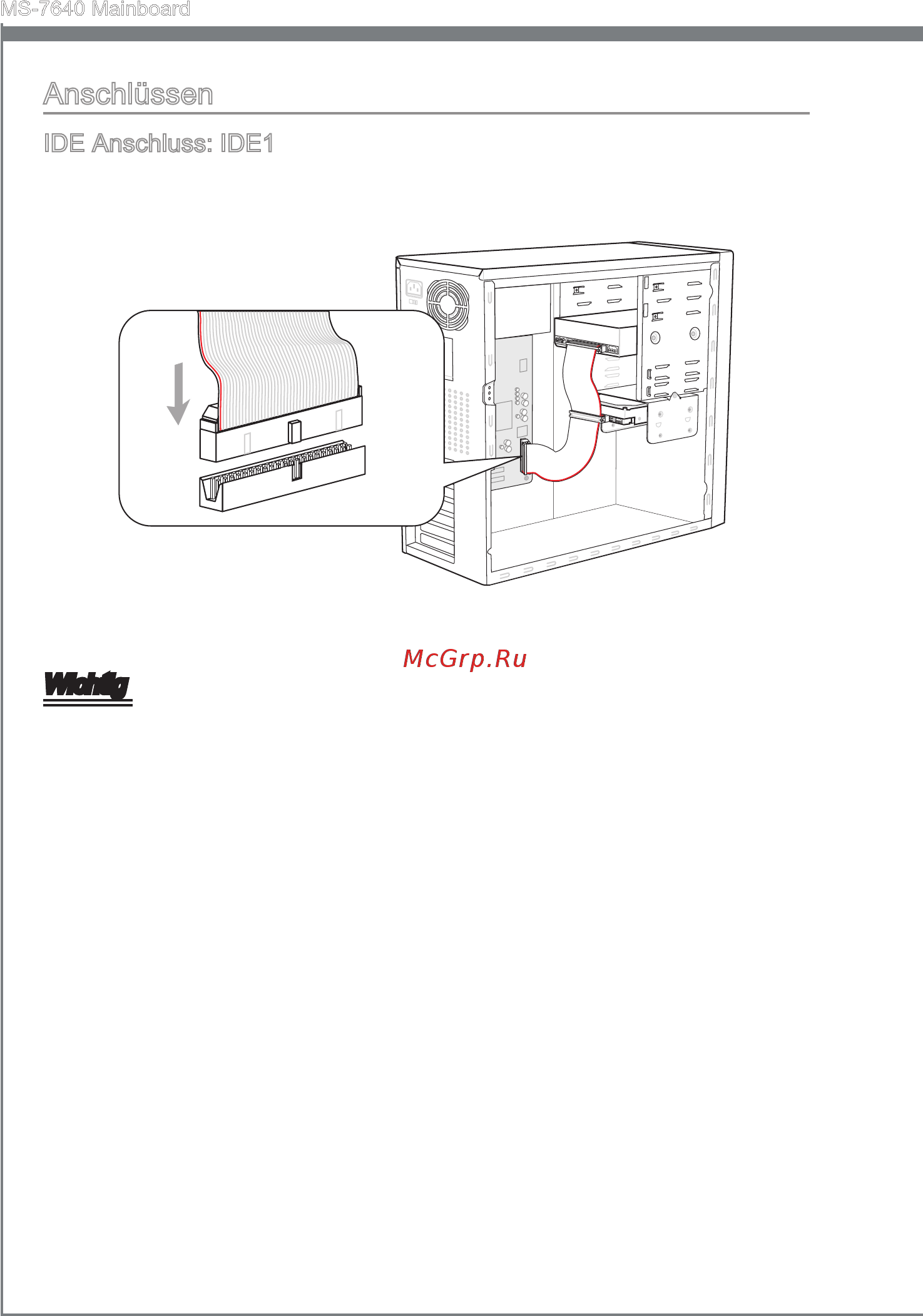

De-14
MS-7640 Mainboard
Deutsch
MS-7640 Mainboard
Deutsch
Anschlüssen
IDE Anschluss: IDE1
An diesem Anschluss können IDE Festplatten, optische Laufwerke und andere Geräte
betrieben werden.
*Das MB-Layout in dieser Abbildung haben nur Orientierungscharakter.
Wichtig
Verbinden Sie zwei IDE Laufwerke über ein Kabel, müssen Sie das zweite Laufwerk
im Slave-Modus kongurieren, indem Sie entsprechend den Jumper setzen. Entnehm-
en Sie bitte die Anweisungen zum Setzen des Jumpers der Dokumentation der IDE
Geräte, die der Festplattenhersteller zur Verfügung stellt.
