Ru-38
MS-7640 Системная плата

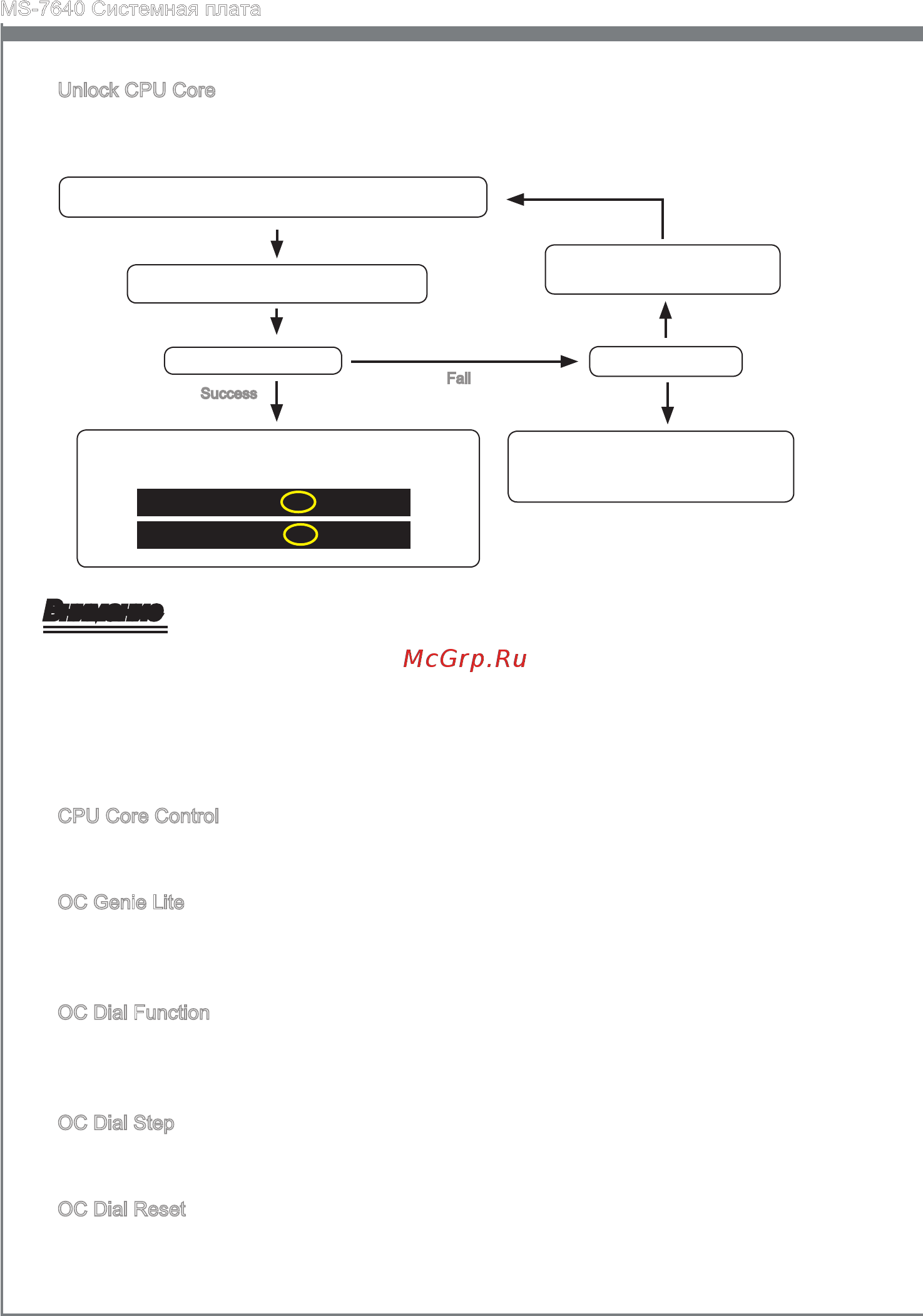

Unlock CPU Core
Этот пункт используется для разблокировки CPU core. Следуйте указаниям ниже
для разблокировки CPU core unlocked в настройке BIOS.
Success
Входите в “Cell Menu” и установите “Unlock CPU Core” в
[Enabled].
Сохраните изменения и выйти из BIOS
setup.
Перезагрузка системы.
На дисплее будет отражаться “X4” (четырёхядерный
чип) или “X2” (двойной чип для серии Sempron только)
во время POST.
Fail
Установите “Adjust CPU-NB
Ratio” и “HT Link Speed” в [x8].
AMD Phenom(tm) II X4 Processor
Сброс CMOS.
CPU не поддерживает разблокировку
CPU core, оставьте настройки системы
по умолчанию.
AMD Sempron(tm) II X2 Processor
Внимание
Данное действие разблокировки CPU core зависит от способности/
характеристиков CPU и не гарантируется.
В зависимости от характеристиков CPU, когда появляется нестабильная
ситуация, пожалуйста, восстановите настройки системы по умолчанию.
Вам можно также проверить количество чипсетов в столбце Быстродействие
диспетчера задач Windows.
CPU Core Control
Этот пункт используется для выбора количества активных процессорных
чипсетов.
OC Genie Lite
Установка этого пункта в [Enabled] позволяет системе определять максимальную
частоту FSB и разгон автоматически. Если разгон не удался, вам можно уменьшить
тактовую частоту FSB для разгона удачно.
OC Dial Function
Этот пункт позволяет включить/выключить функцию OC Dial. Установка в [En-
abled] активизирует соответствующие пункты, используйте их для настройки
данной функции.
OC Dial Step
Этот пункт используется для установки шага изменения частоты при использовании
регулятора OC Dial.
OC Dial Reset
Выберите [Reset], если вам нужно сбросить значение OC Dial Value.
▶
•
•
•
▶
▶
▶
▶
▶
