MS-7640 Mainboard
English
En-23
MS-7640 Mainboard
English

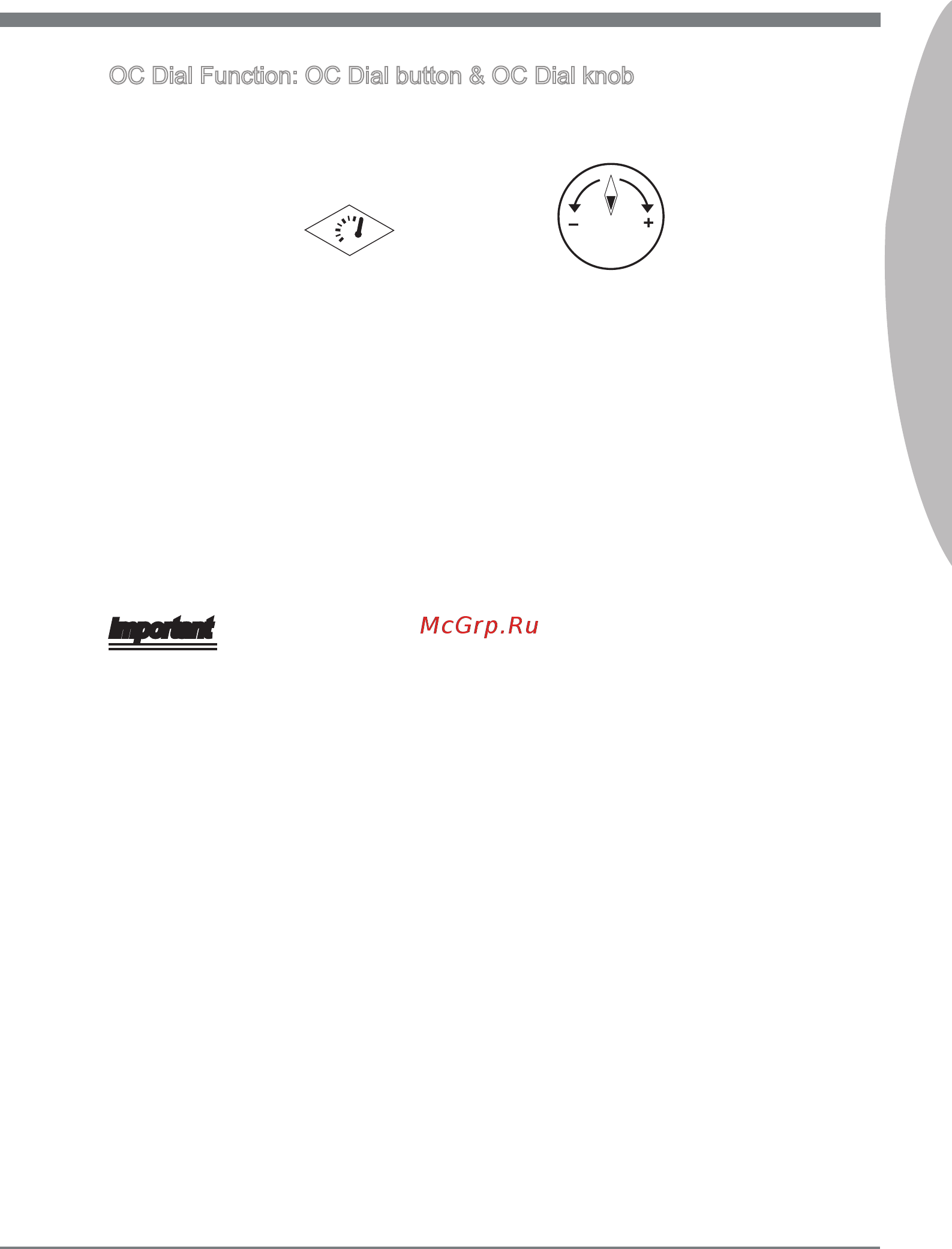

OC Dial Function: OC Dial button & OC Dial knob
The button and the knob are used to adjust the FSB.
OC Dial knobOC Dial button
You can use them to change FSB clock at any time under the operating system. This
method does not need to install software or reboot. Please follow the steps below to
increase or decrease the FSB clock.
Press the OC Dial button to start adjustment. The OC Dial LED will light to indicate
current operation.
Turn the OC Dial knob clockwise/anti-clockwise to increase/decrease FSB clock.
You can set the value of OC Dial Step in BIOS.
Press the OC Dial button again to complete adjustment. The OC Dial LED will turn
o automatically.
Important
Before you use OC Dial function to overclock the system. In order to increase the
success rate, you should set the voltage in BIOS properly.
After each of the adjustments, this feature should be shut down. Otherwise, it would
aect the system performance. Therefore, when you complete the adjustment, check
whether OC Dial LED is on or o, if OC Dial LED is still lit, press the button and then
check again.
1.
2.
3.
•
•
