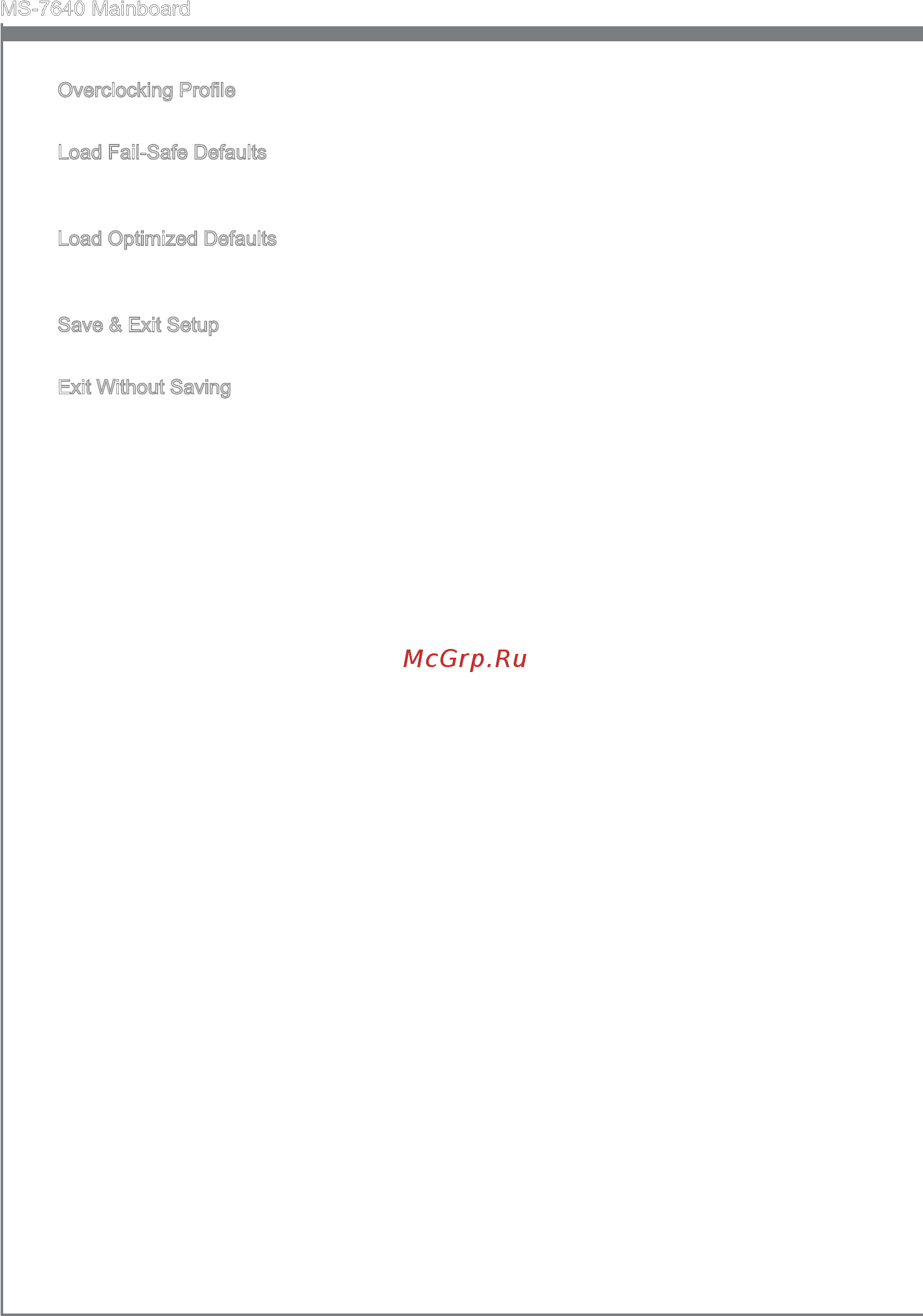

MSI 890FXA-GD70 [44/178] English
![MSI 890FXA-GD70 [44/178] English](/views2/1208889/page44/bg2c.png)
En-34
MS-7640 Mainboard
English
MS-7640 Mainboard
English
Overclocking Prole
Use this menu to save/ load your settings to/ from CMOS for BIOS.
Load Fail-Safe Defaults
Use this menu to load the default values set by the BIOS vendor for stable system
performance.
Load Optimized Defaults
Use this menu to load the default values set by the mainboard manufacturer specically
for optimal performance of the mainboard.
Save & Exit Setup
Save changes to CMOS and exit setup.
Exit Without Saving
Abandon all changes and exit setup.
▶
▶
▶
▶
▶
