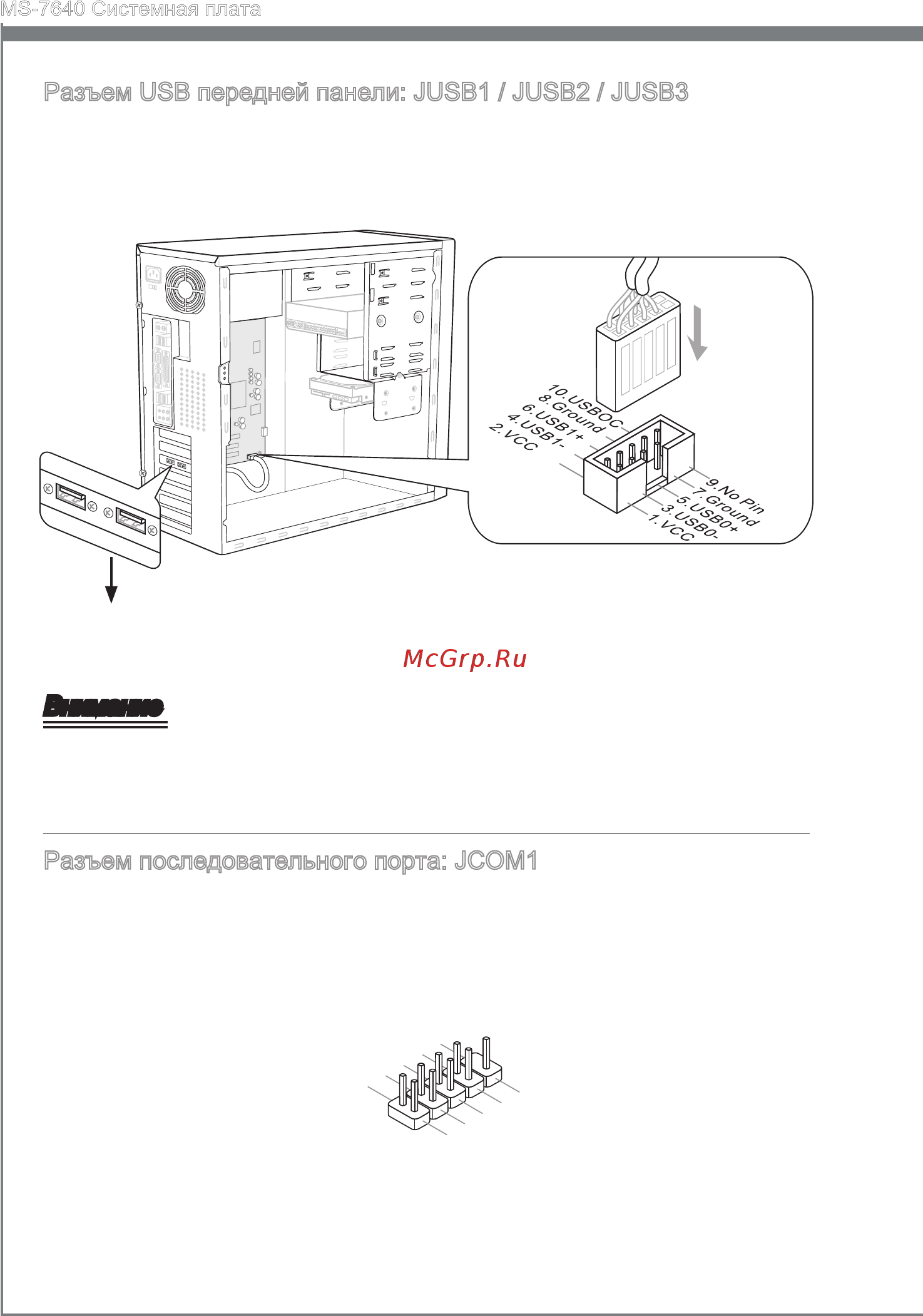

Ru-18
MS-7640 Системная плата
Разъем USB передней панели: JUSB1 / JUSB2 / JUSB3
Разъем, соответствует спецификации Intel
®
I/O Connectivity Design, идеально
подходит для подключения таких высокоскоростных периферийных устройств, как
USB HDD, цифровые камеры, MP3 плееры, принтеры, модемы и им подобные.
* Компоненты системной платы в изображении только для справки.
Выносная планка USB 2.0
(опционально)
Внимание
Помните, что во избежание повреждений, контакты VCC и GND должны быть
правильно подключены.
Разъем последовательного порта: JCOM1
Данный разъем является высокоскоростным последовательным портом связи
16550A с 16-байтной передачей FIFO. К этому разъему можно непосредственно
подключить последовательное устройство.
1
.
D
C
D
3
.
S
O
U
T
1
0
.
N
o
P
i
n
5
.
G
r
o
u
n
d
7
.
R
T
S
9
.
R
I
8
.
C
T
S
6
.
D
S
R
4
.
D
T
R
2
.
S
I
N
