De-8
MS-7640 Mainboard
Deutsch
MS-7640 Mainboard
Deutsch
Wichtig
Die Fotos des Mainboard in diesem Abschnitt dienen nur Demonstrationszwecken im
Zusammenhang mit dem Kühlereinbau für Sockel AM3 CPU. Die Erscheinung Ihres
Mainboards kann in Abhängigkeit vom Modell abweichen.
Es besteht Verletzungsgefahr, wenn Sie den Sicherungshaken vom Sicherungsbol-
zen trennen. Sobald der Sicher-ungshaken gelöst wird, schnellt der Sicherungshak-
en sofort zurück.
•
•

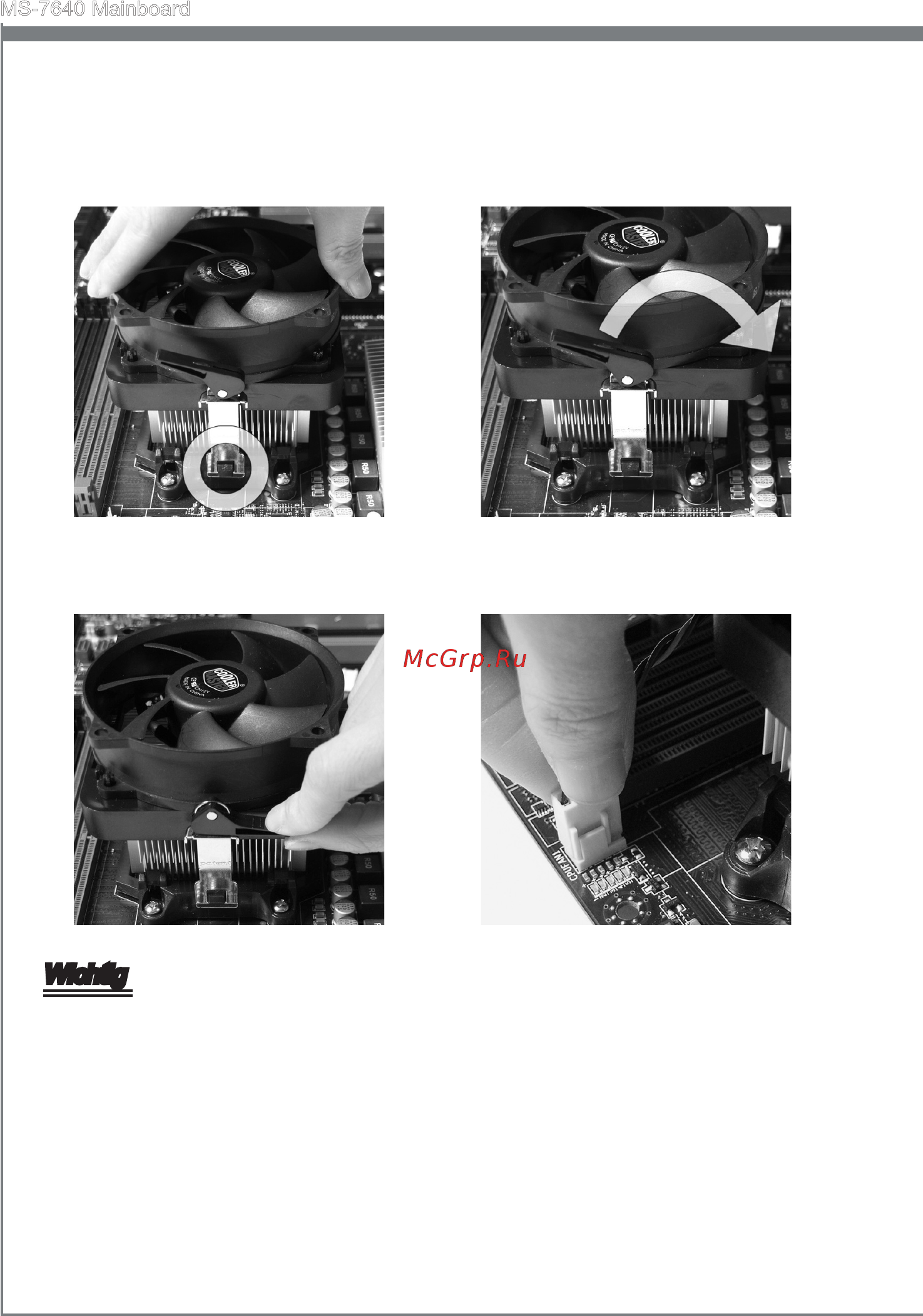

Setzen Sie den Kühler auf die Küh-
lerhalterung und hacken Sie zuerst
ein Ende des Kühlers an dem Modul
fest.
5. Dann drücken Sie das andere Ende
des Bügels herunter, um den Kühler
auf der Kühlerhalterung zu xieren .
Anschließend ziehen Sie den Sicher-
ungshebel an der Seite fest.
6.
Drücken Sie den Sicherungshebel.7. Verbinden Sie das Stromkabel des
CPU Lüfters mit dem Anschluss auf
dem Mainboard.
