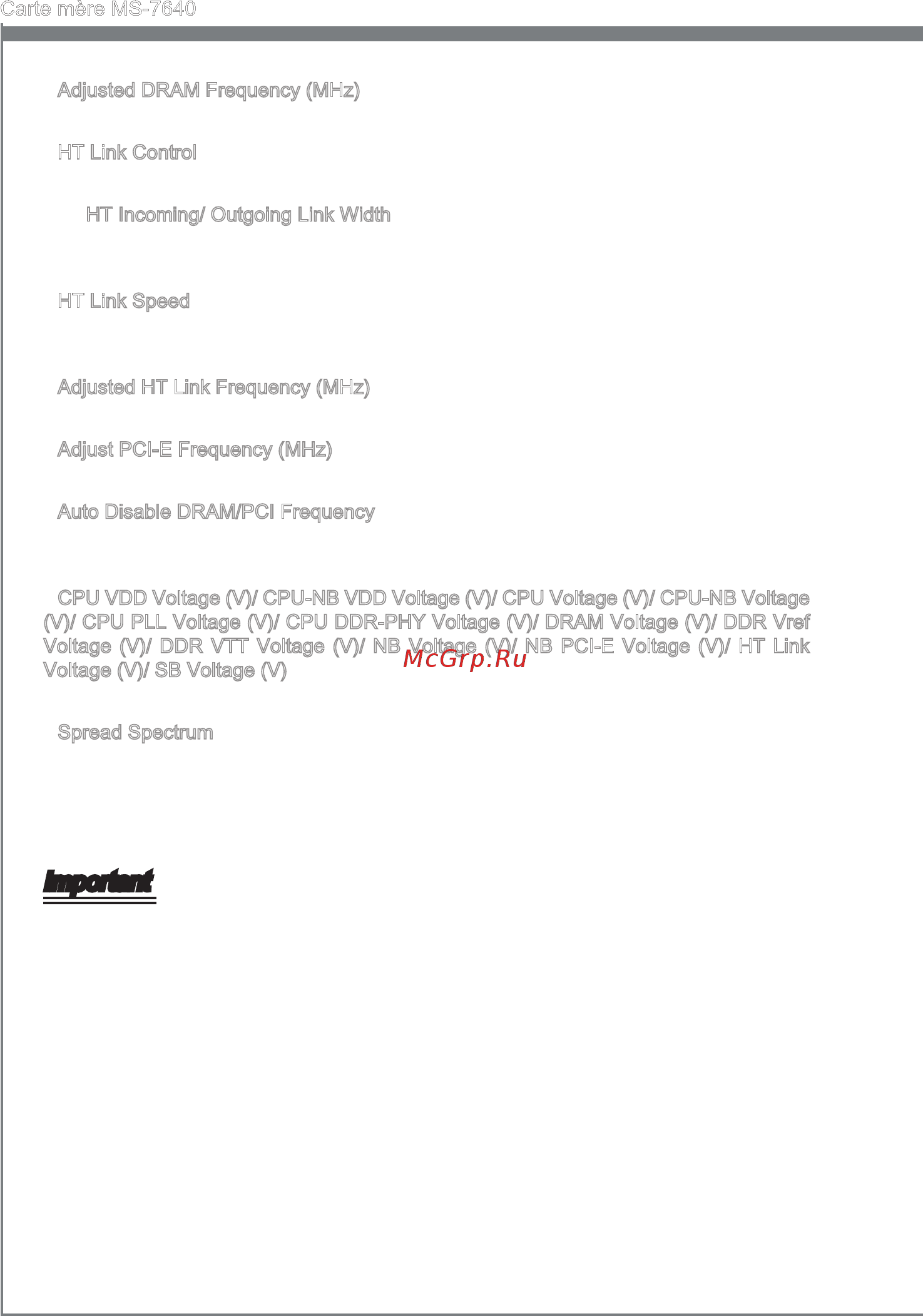

Fr-40
Carte mère MS-7640
Adjusted DRAM Frequency (MHz)
Il montre la fréquence ajustée de la mémoire. Lecture uniquement.
HT Link Control
Appuyez sur <Enter> pour entrer dans le sous-menu.
HT Incoming/ Outgoing Link Width
Ces articles vous permettent de rélger le largeur du Hyper-Transport Link. Mis en
[Auto], le système détectera automatiquement le largeur HT link.
HT Link Speed
Cet article vous permet de régler la vitesse du Hyper-Transport Link. Mise en [Auto], le
système détecte automatiquement la vitesse du HT link.
Adjusted HT Link Frequency (MHz)
Il montre la fréquence ajustée du HT Link. Lecture uniquement.
Adjust PCI-E Frequency (MHz)
Ce domaine vous permet de choisir la fréquence PCIE (en MHz).
Auto Disable DRAM/PCI Frequency
Lorsque mis en [Enabled], le système éteindra les horloges des fentes vides de PCI
pour réduire au minimum l’interface électromagnétique (EMI).
CPU VDD Voltage (V)/ CPU-NB VDD Voltage (V)/ CPU Voltage (V)/ CPU-NB Voltage
(V)/ CPU PLL Voltage (V)/ CPU DDR-PHY Voltage (V)/ DRAM Voltage (V)/ DDR Vref
Voltage (V)/ DDR VTT Voltage (V)/ NB Voltage (V)/ NB PCI-E Voltage (V)/ HT Link
Voltage (V)/ SB Voltage (V)
Ces articles servent à ajuster le voltage du CPU, de la mémoire et des puces.
Spread Spectrum
Lorsque le générateur d’horloge de la carte mère fonctionne, les valeurs extrêmes
(spikes) créent des interférences électromagnétiques EMI (Electromagnetic Interfer-
ence). La fonction Spread Spectrum réduit ces interférences en réglant les impultions
pour que les spikes des impultions sont réduits au courbes plus plates.
Important
Si vous n’avez pas de problème d’EMI, laissez l’option sur [Disable], ceci vous per-
met d’avoir une stabilité du système et des performances optmales. Dans le cas
contraire, choisissez Spread Spectrum pour réduire les EMI
.
Plus la valeur Spread Spectrum est importante, plus les EMI sont réduites, et le
système devient moins stable. Pour la valeur Spread Spectrum la plus convenable,
veuillez consulter le reglement EMI local
.
N’oubliez pas de désactiver la fonction Spread Spectrum si vous êtes en train
d’overclocker parce que même un battement léger peut causer un accroissement
temporaire de la vitesse de l’horloge qui verrouillera votre processeur overclocké
.
▶
▶
▶
▶
▶
▶
▶
▶
▶
•
•
•
