Fr-15
Français

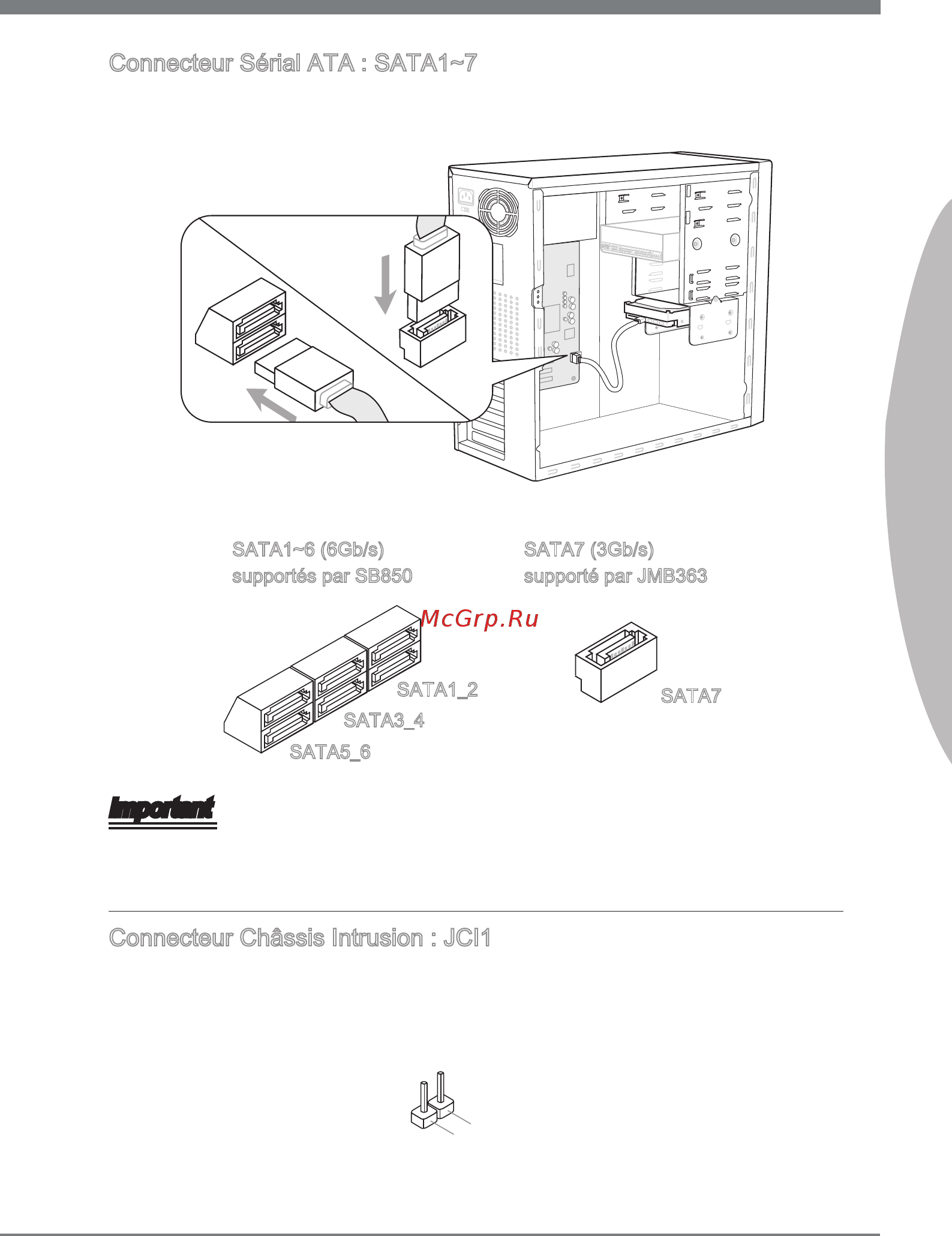

Connecteur Sérial ATA : SATA1~7
Ce connecteur est un port d’interface de série ATA haut débit. Chaque connecteur peut
être relié à un appareil de série ATA.
*Le schéma de carte mère dans la gure n’est qu’à titre de référence.
SATA5_6
SATA3_4
SATA1_2
SATA7
SATA1~6 (6Gb/s)
supportés par SB850
SATA7 (3Gb/s)
supporté par JMB363
Important
Veuillez ne pas plier le câble de série ATA à 90°. Autrement des pertes de données
pourraient se produire pendant la transmission
.
Connecteur Châssis Intrusion : JCI1
Ce connecteur est connecté à un câble châssis intrusion switch. Si le châssis est
ouvert, le switch en informera le système, qui enregistera ce statut et achera un écran
d’alerte. Pour eacer ce message d’alerte, vous devez entrer dans le BIOS et désac-
tiver l’alerte.
1
.
C
I
N
T
R
U
2
.
G
r
o
u
n
d
