Ru-7
Русский

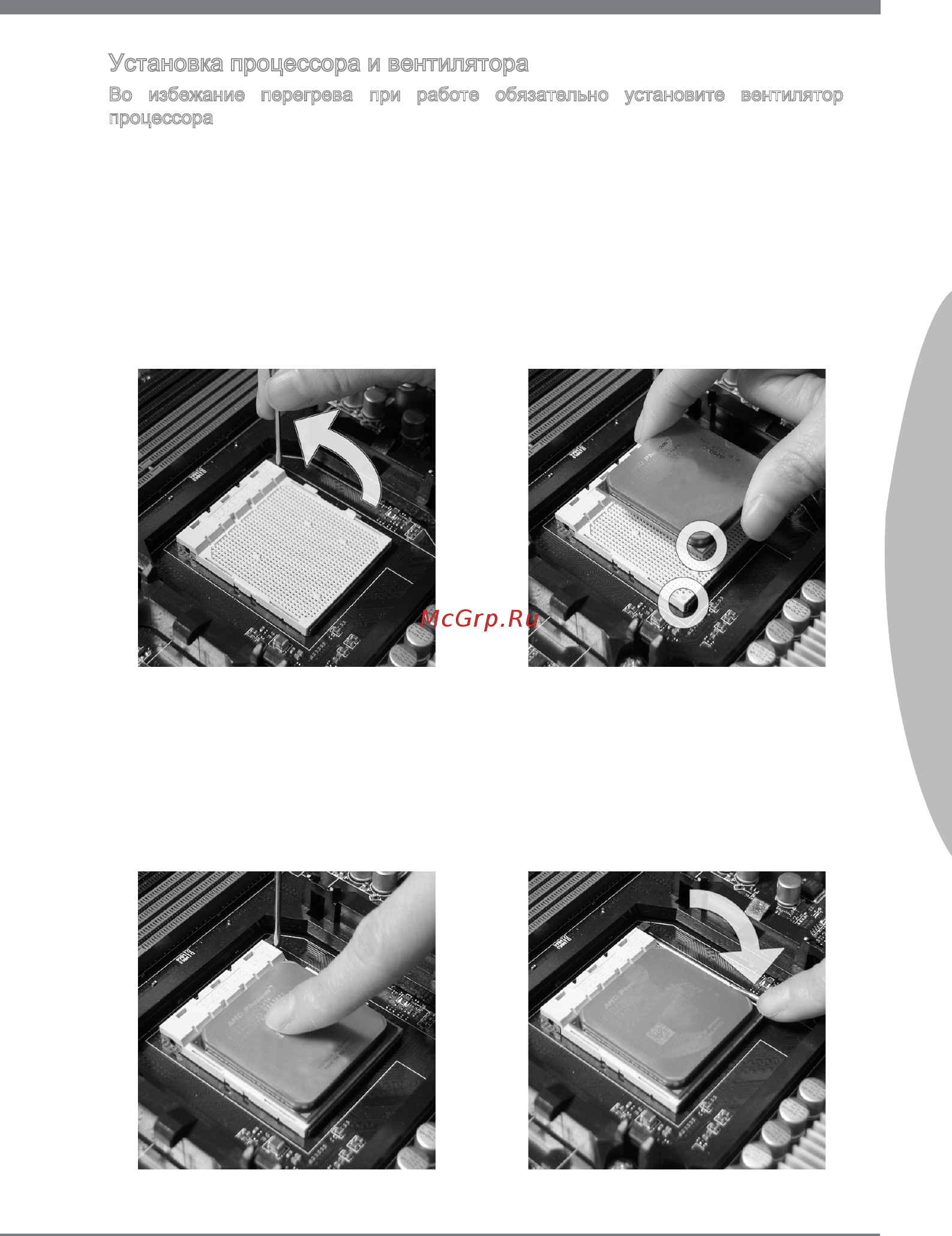

Установка процессора и вентилятора
Во избежание перегрева при работе обязательно установите вентилятор
процессора. Одновременно, чтобы улучшить теплоотвод, убедитесь в том,
что нанесён слой теплопроводящей пасты на процессоре перед установкой
вентилятора.
Следуйте данным указаниям для правильной установки. Неправильная установка
приведет к повреждению процессора и системной платы.
При правильной установке CPU
его контакты полностью войдут
в разъем, и их не будет видно.
Помните, что любое применение
силы при установке CPU может
вызвать серьёзные повреждения
системной платы.
3. Аккуратно прижмите CPU к разъему
и опустите рычажок. Поскольку
CPU при опускании рычажка
может переместиться, осторожно
прижмите CPU пальцами в
центре так, чтобы он правильно
и полностью зафиксировался в
разъеме.
4.
Поднимите в вертикальное
положение рычажок, находящийся
сбоку разъема.
1.
Обратите внимание на золотую
стрелку (gold arrow) на CPU. Она
должна быть расположена так,
как показано на рисунке. CPU
можно вставить только при его
правильной ориентации.
2.
