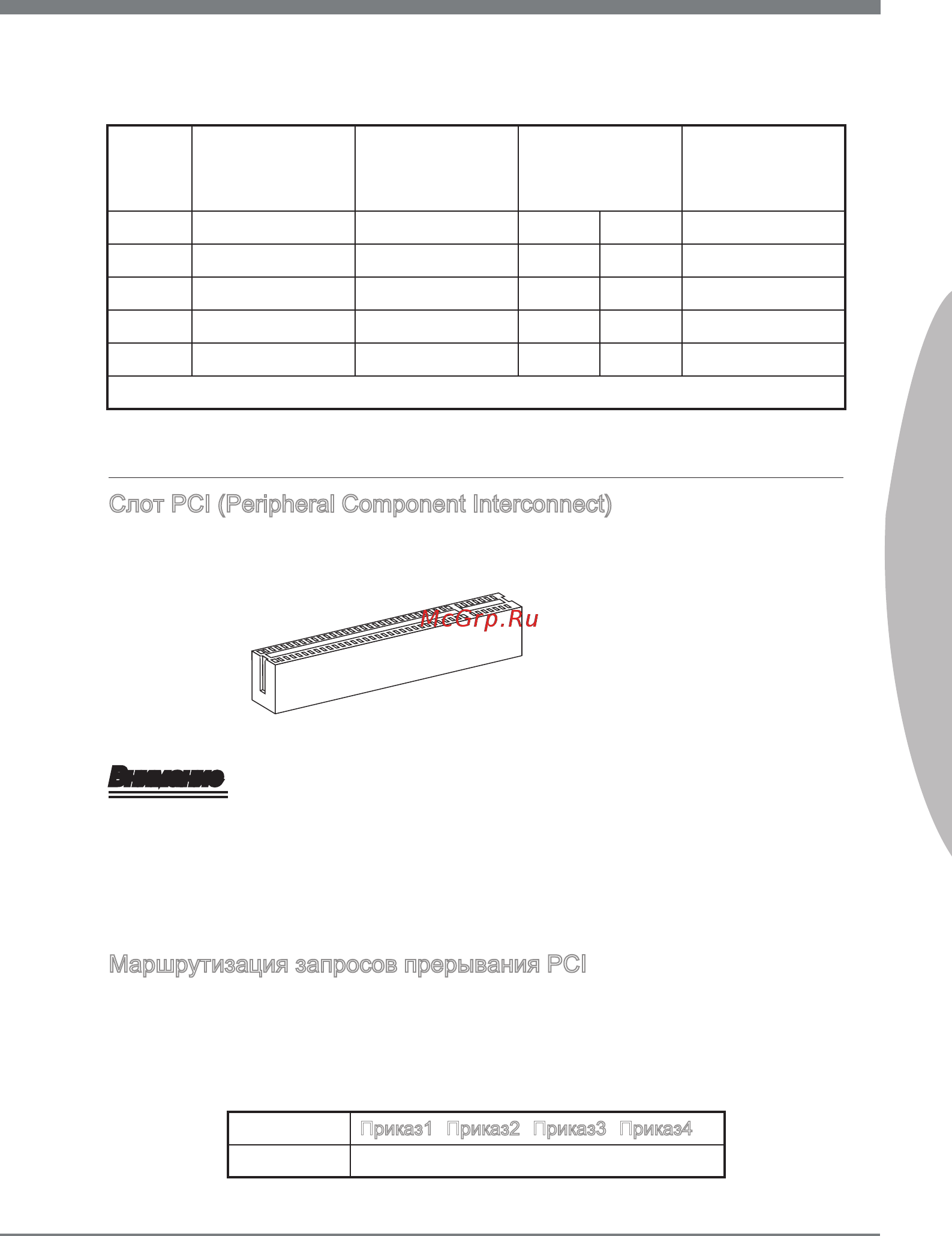

MSI 890FXA-GD70 [163/178] Русский
![MSI 890FXA-GD70 [163/178] Русский](/views2/1208889/page163/bga3.png)
Ru-27
Русский
Следуйте указаниям в таблице ниже для установки видеокарт в режиме CrossFi-
reX
TM
.
1 видеокарта
(non-
CrossFireX
TM
)
2 видеокарты
(CrossFireX
TM
mode )
3 видеокарты
(CrossFireX
TM
mode )
4 видеокарты
(CrossFireX
TM
mode )
PCI_E1 x16 @ x16 @ x16 @ x8 @ x8 @
PCI_E3 x0 x0 x0 x8 @ x8 @
PCI_E4 x4 x4 x4 x4 x4
PCI_E5 x16 x16 @ x8 @ x16 @ x8 @
PCI_E6 x0 x0 x8 @ x0 x8 @
@ : установлен картой расширения слот
Слот PCI (Peripheral Component Interconnect)
Слот PCI позволяет установить карты LAN, SCSI, USB и другие дополнительные
карты расширения, которые соответствуют спецификации PCI.
32-bit PCI слот
Внимание
Перед установкой или извлечением карт расширения убедитесь, что кабель
питания отключен от электрической сети. Прочтите документацию на карту
расширения и выполните необходимые аппаратные или програмные установки
для данной платы, такие как перемычки, переключатели или конфигурацию
BIOS.
Маршрутизация запросов прерывания PCI
IRQ - сокращение от interrupt request (line) - линия запроса прерывания,
аппаратная линия, по которой устройства могут посылать сигнал прерывания
микропроцессору. Обычное подключение PCI IRQ к контактам шины PCI показано
ниже:
Приказ1 Приказ2 Приказ3 Приказ4
PCI слот1 INT E# INT F# INT G# INT H#
