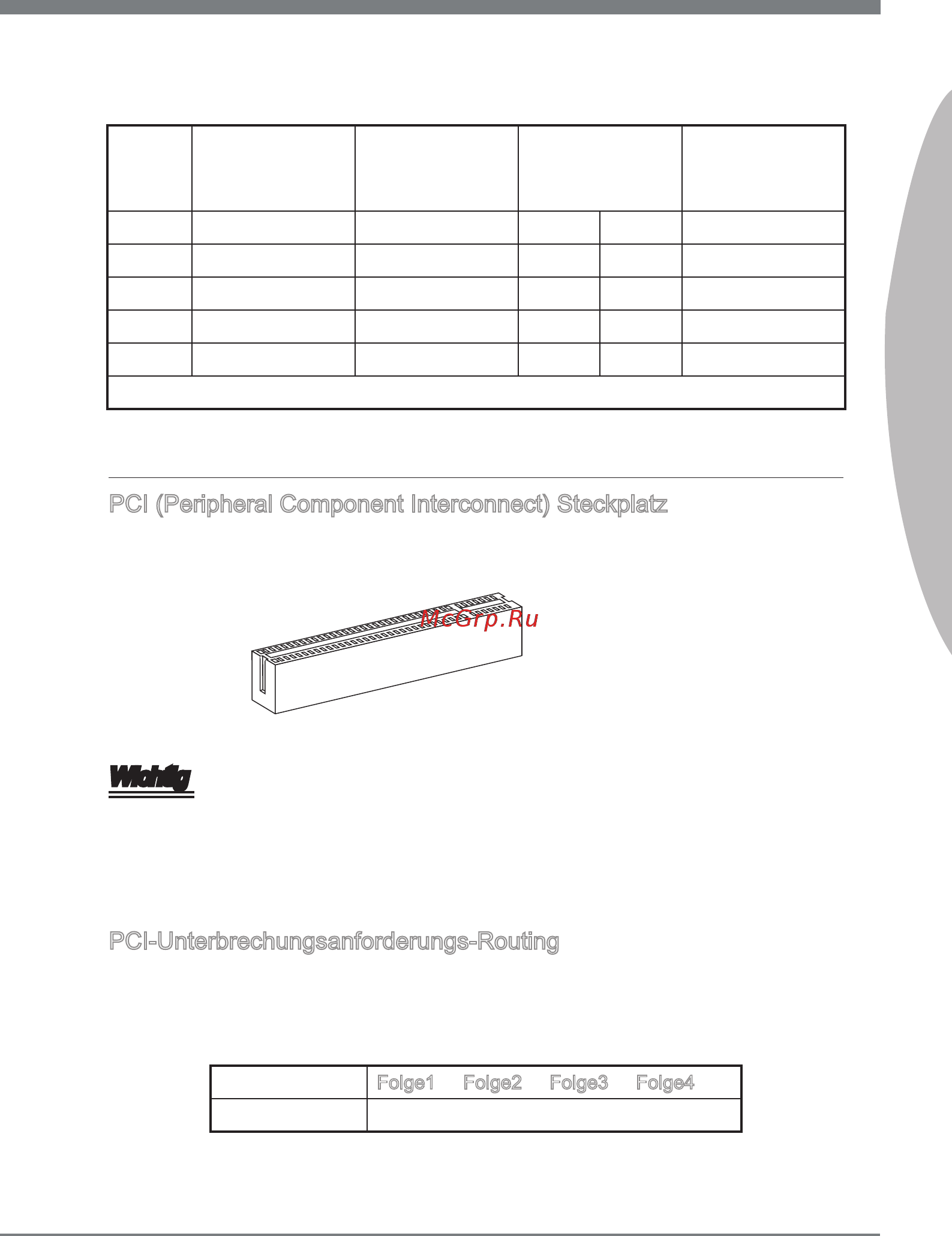

MS-7640 Mainboard
Deutsch
De-27
MS-7640 Mainboard
Deutsch
Bitte entnehmen Sie nachstehender Tabelle, um die Graphikkarten für CrossFireX
TM
Modus anzubringen.
1 Graphikkarte
(ohne-
CrossFireX
TM
)
2 Graphikkarten
(Cross Fire X
TM
Modus )
3 Graphikkarten
(C ross Fire X
TM
Modus )
4 Graphikkarten
(C ross Fire X
TM
Modus )
PCI_E1 x16 @ x16 @ x16 @ x8 @ x8 @
PCI_E3 x0 x0 x0 x8 @ x8 @
PCI_E4 x4 x4 x4 x4 x4
PCI_E5 x16 x16 @ x8 @ x16 @ x8 @
PCI_E6 x0 x0 x8 @ x0 x8 @
@ : Die Graphikkarte wird im Steckplatz installiert
PCI (Peripheral Component Interconnect) Steckplatz
Die PCI Steckplätze unterstützt LAN Karte, SCSI Karte, USB Karte und andere Zusatz-
karten cards,die mit PCI Spezikationen übereinstimmen.
32-Bit PCI Steckplatz
Wichtig
Stellen Sie vor dem Einsetzen oder Entnehmen von Karten sicher, dass Sie den Netz-
stecker gezogen haben. Studieren Sie bit te die Anlei tung zur Erweiterungskarte, um
jede notwendige Hard - oder Softwareeinstellung für die Erweiterungskarte vorzunehm-
en, sei es an Steckbrücken (“Jumpern”), Schaltern oder im BIOS.
PCI-Unterbrechungsanforderungs-Routing
Eine IRQ (Interrupt Request; Unterbrechungsanforderung)-Leitung ist eine Hardwarelei-
tung, über die ein Gerät Unterbrechungssignale zu dem Mikroprozessor schicken kann.
Die PCI IRQ-Pole werden in der Regel mit dem PCI-Bus-Polen wie folgt verbunden:
Folge1 Folge2 Folge3 Folge4
PCI Steckplatz1 INT E# INT F# INT G# INT H#
