MSI 890FXA-GD70 [159/178] Русский
![MSI 890FXA-GD70 [159/178] Русский](/views2/1208889/page159/bg9f.png)
Ru-23
Русский

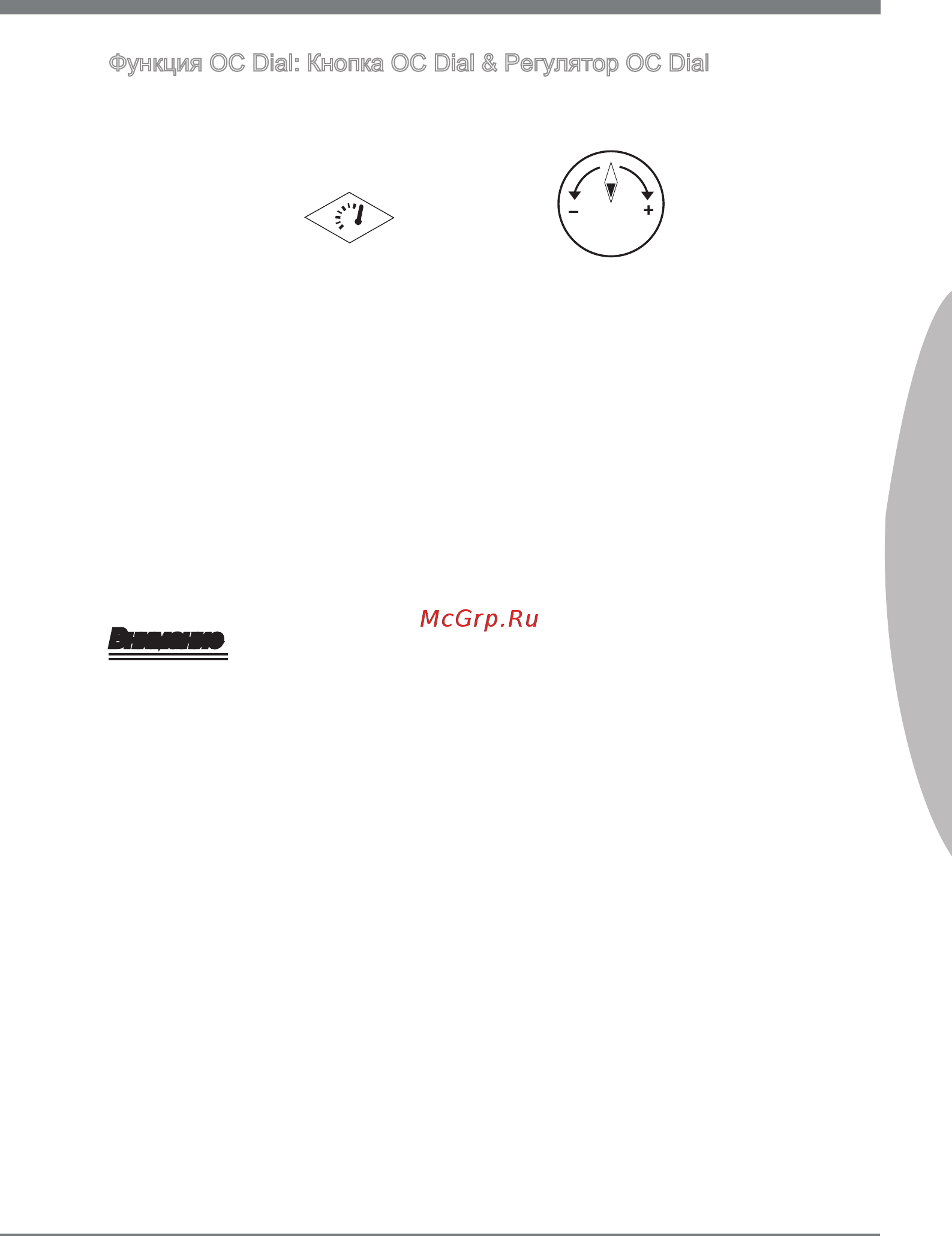

Функция OC Dial: Кнопка OC Dial & Регулятор OC Dial
Эта кнопка и регулятор используются для установки FSB.
Регулятор OC DialКнопка OC Dial
Эти компоненты позволяют изменять частоту FSB в любое время при загруженной
операционной системе. Установка дополнительного ПО или перезагрузка системы
не требуется. Следуйте указаниям ниже для изменения тактовой частоты.
Вначале нажмите кнопку OC Dial, чтобы разрешить изменение частоты. При
этом загорится индикатор OC Dial, подтверждающий включение функции.
Поворачивайте регулятор OC Dial по часовой стрелке/против часовой стрелки
для увеличения/уменьшения FSB. Шаг изменения частоты можно установить
в BIOS.
Нажмите кнопку OC Dial ещё раз, чтобы закончить регулировку. Индикатор OC
Dial выключится автоматически.
Внимание
Перед использованием функции OC Dial, рекомендуется правильно установить
соответствующие напряжения в BIOS для улучшения возможности разгона.
После установки настроек, функция обязательно должна быть выключена.
В противном случае это может негативно повлиять на производительность
системы. Поэтому по окончании регулировки, проверьте состояние индикатора
OC Dial, если он не выключен, то нажмите кнопку ещё раз и проверьте состояние
снова.
1.
2.
3.
•
•
