Fr-23
Français

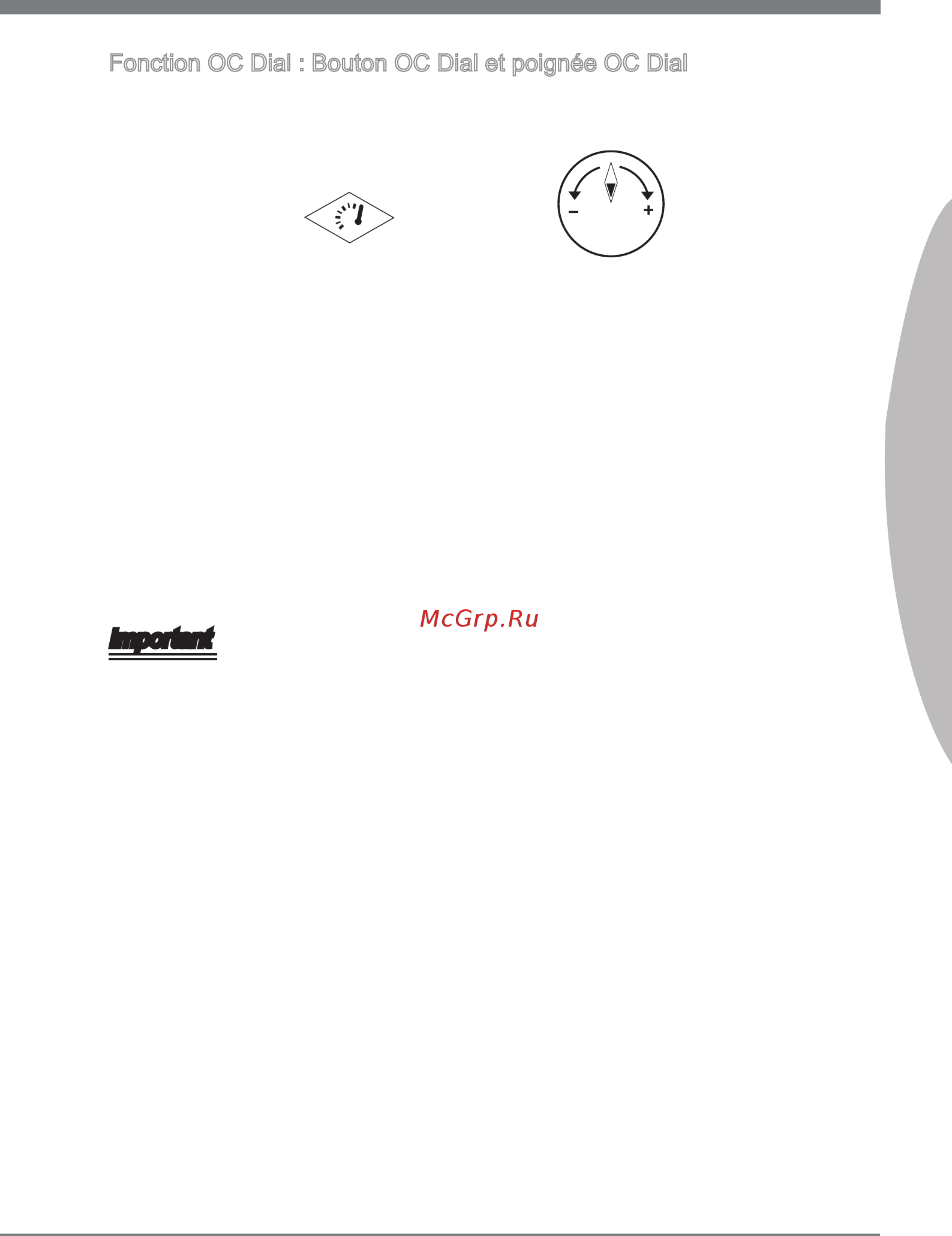

Fonction OC Dial : Bouton OC Dial et poignée OC Dial
Le bouton et la poignée servent à ajuster le FSB.
Poignée OC DialBouton OC Dial
Vous pouvez vous en servir pour changer l’horloge du FSB à tout moment sous le
système d’opération. Ce méthode ne nécessite pas de logiciel ou de réinitialisation.
Veuillez suivre les étapes ci-dessous pour augmenter ou baisser l’horloge FSB.
Appuyez le bouton OC Dial pour commencer l’ajustement. Le LED OC Dial s’allume
pour indiquer l’opération actuelle.
Tournez la poignée OC Dial dans le sens des aiguilles d’une montre ou l’inverse
pour augmenter/ baisser l’horloge du FSB. Vous pouvez mettre la valeur de l’étape
OC Dial dans le BIOS.
Appuyez le bouton OC Dial encore pour nir l’ajustement. Le LED OC Dial s’éteint
automatiquement.
Important
Avant d’utiliser la fonction OC Dial pour overclocker le système, an d’augmenter le
taux de réussite, vous devez régler le voltage dans le BIOS correctement.
Après chaque de ces ajustements, les fonctions doivent être désactivées. Sinon,
il inuerait la performance du système. Par conséquent, lorsque vous terminer
l’ajustement, vériez bien si le LED OC Dial est allumé ou éteint. S’il est toujours al-
lumé, il faut appuyer le bouton et revérier encore.
