Fr-36
Carte mère MS-7640

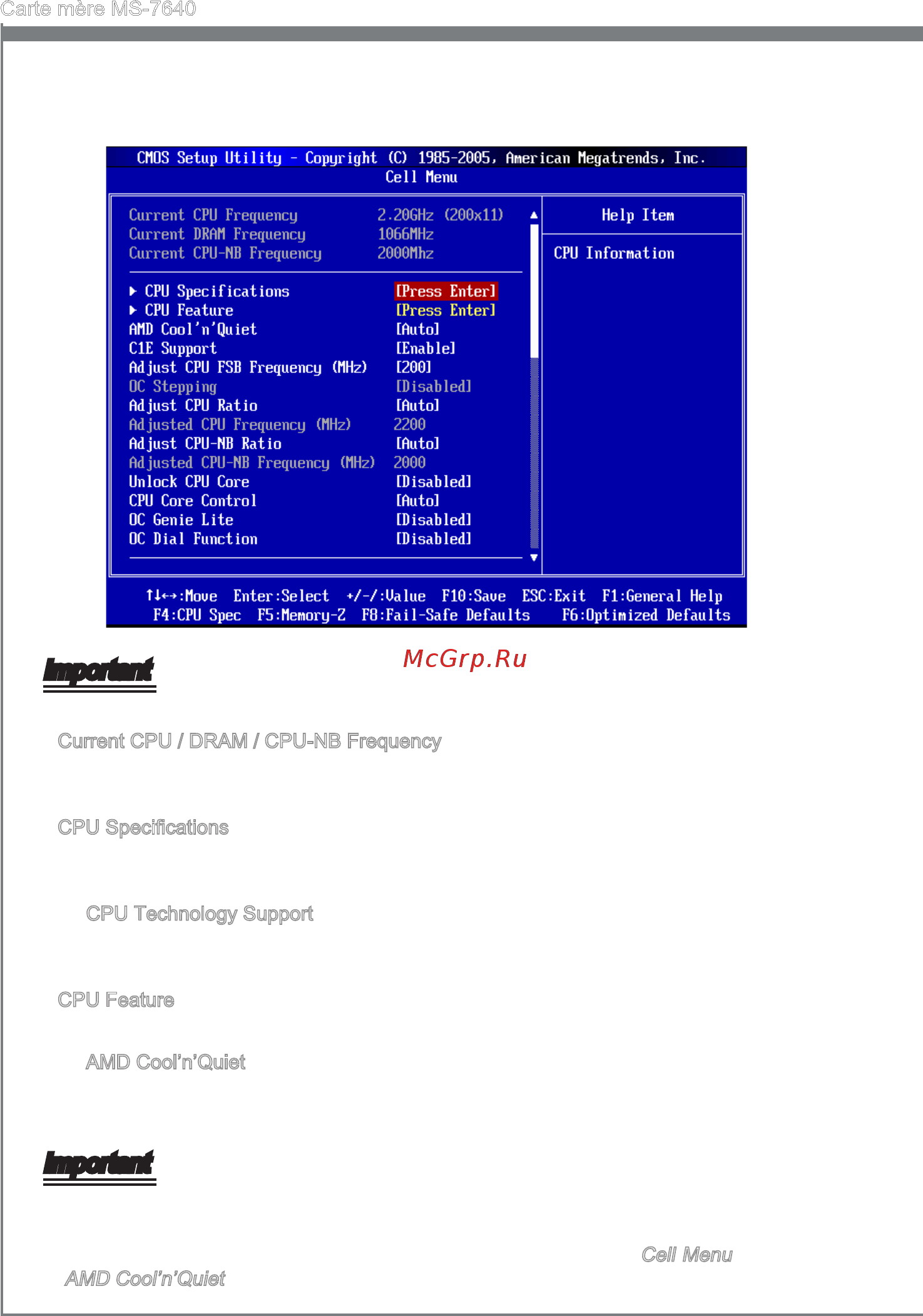

Cell Menu Introduction (Introduction du Menu Cell) : Ce menu est pour des utilisa-
tions avancées destinées à overclocker la carte mère.
Important
Ne changez pas ces réglages sauf que vous connaissiez bien ces puces.
Current CPU / DRAM / CPU-NB Frequency
Ces articles montrent les fréquences actuelles du CPU, de la mémoire et du CPU-NB.
Lecture uniquement.
CPU Specications
Appuyez sur <Enter> pour entrer dans le sous-menu. Ce sous-menu montre l’information
du CPU installé.
CPU Technology Support
Appuyez sur <Enter> pour entrer dans le sous-menu. Ce sous-menu montre les
technologies que le CPU installé supporte.
CPU Feature
Appuyez sur <Enter> pour entrer dans le sous-menu.
AMD Cool’n’Quiet
Cette Technologie Cool’n’ Quiet peut eectivement et dynamiquement diminuer la
vitesse du CPU et la consommation d’alimentation.
Important
An d’assurer que la fonction Cool’n’Quiet est activée et qu’elle marchera correctment
il est nécessaire de conrmer doublement que :
Fonctionnez les réglages du BIOS, choisissez Cell Menu. Sous Cell Menu, trouvez
AMD Cool’n’Quiet, mettez celui-là “Enabled”.
