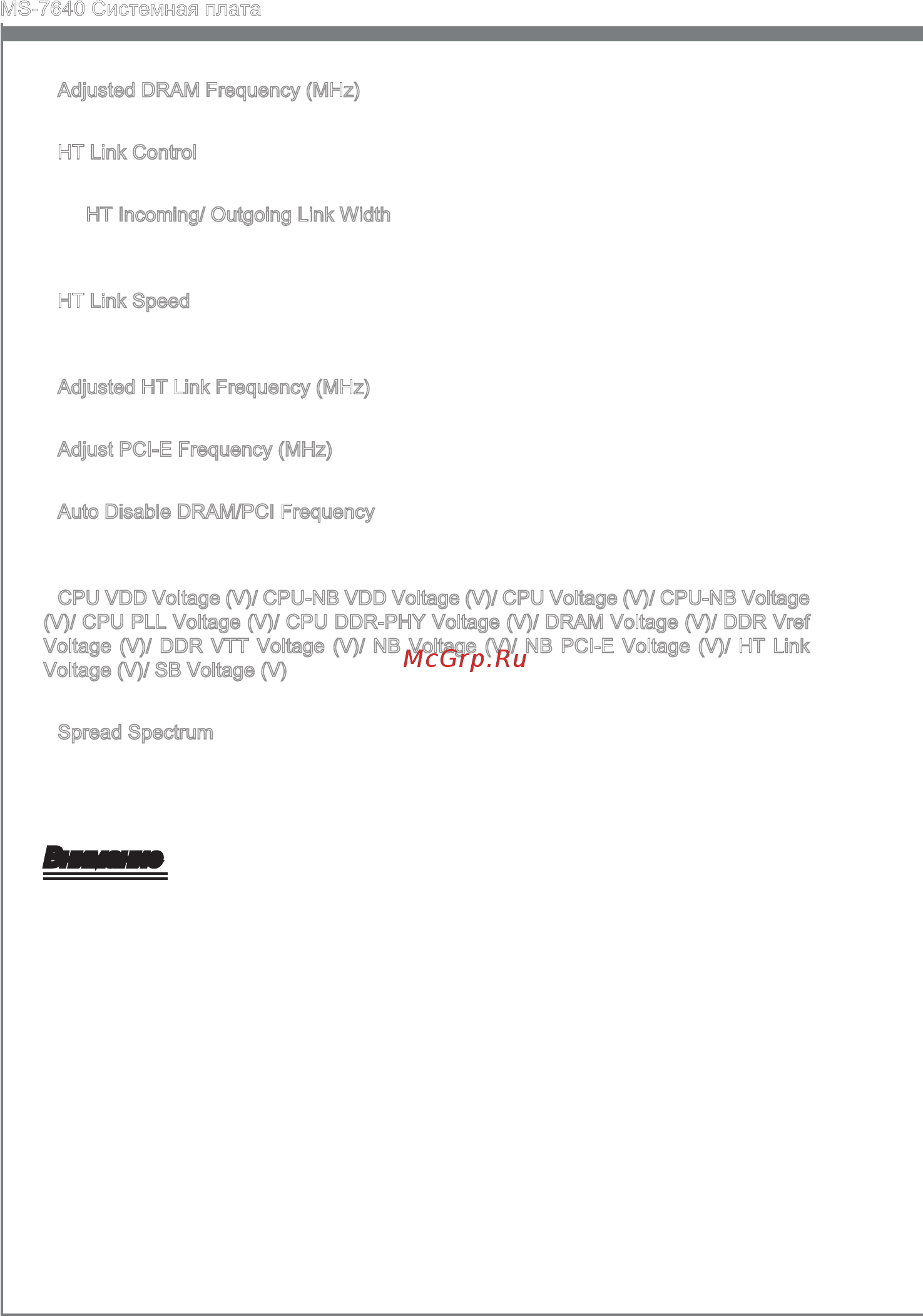

Ru-40
MS-7640 Системная плата
Adjusted DRAM Frequency (MHz)
Этот пункт показывает текущую частоту памяти. Только для чтения.
HT Link Control
Нажмите <Enter> для входа в подменю.
HT Incoming/ Outgoing Link Width
Этот пункт определяет ширину входящей/исходящей линии HT. При установке
в [Auto], система автоматически определяет ширину шины HT.
HT Link Speed
Этот пункт позволяет установить скорость передачи по шине HyperTransport. При
установке в [Auto], система автоматически определяет скорость шины HT.
Adjusted HT Link Frequency (MHz)
Этот пункт показывает тактовую частоту шины HT. Только для чтения.
Adjust PCI-E Frequency (MHz)
Этот пункт позволяет установить частоту PCIE (в МГц).
Auto Disable DRAM/PCI Frequency
При установке значения [Enabled], система отключит неиспользуемые разъемы
памяти и PCI, что приведёт к снижению уровня электромагнитных помех (EMI).
CPU VDD Voltage (V)/ CPU-NB VDD Voltage (V)/ CPU Voltage (V)/ CPU-NB Voltage
(V)/ CPU PLL Voltage (V)/ CPU DDR-PHY Voltage (V)/ DRAM Voltage (V)/ DDR Vref
Voltage (V)/ DDR VTT Voltage (V)/ NB Voltage (V)/ NB PCI-E Voltage (V)/ HT Link
Voltage (V)/ SB Voltage (V)
Эти пункты позволяют регулировать напряжение CPU, памяти, и чипсета.
Spread Spectrum
Так как тактовый генератор системной платы импульсный, то его работа вызывает
электромагнитные помехи - EMI (Electromagnetic Interference). Функция Spread
Spectrum снижает эти помехи, генерируя сглаженные импульсы.
Внимание
Если у вас нет проблем с помехами, оставьте значение [Disabled] (запрещено)
для лучшей стабильности и производительности. Однако, если у вас возникают
электромагнитные помехи, выберите Spread Spectrum для их уменьшения.
Чем больше значение Spread Spectrum, тем ниже будет уровень
электромагнитных помех, но система станет менее стабильной. Для выбора
подходящего значения Spread Spectrum, сверьтесь со значениями уровней
электромагнитных помех, установленных законодательством.
Не забудьте запретить использование функции Spread Spectrum, если вы
”разгоняете” системную плату. Это необходимо, так как даже небольшой
дребезг сигналов тактового генератора может привести к отказу ”разогнанного”
процессора.
▶
▶
▶
▶
▶
▶
▶
▶
▶
•
•
•
