Fr-8
Carte mère MS-7640
Important
Les photos de la carte mère montrées dans cette partie ne sont que pour une dé-
monstration. L’apparence de votre carte mère peut varier selon le modèle que vous
achetez.
Quand vous déconnectez le Crochet de Sécurité du verrou xé, il faut garder un oeil
sur vos doigts, parce qu’une fois le Crochet de Sécurité est déconnecté du verrou, le
levier xé jaillira immédiatement.
•
•

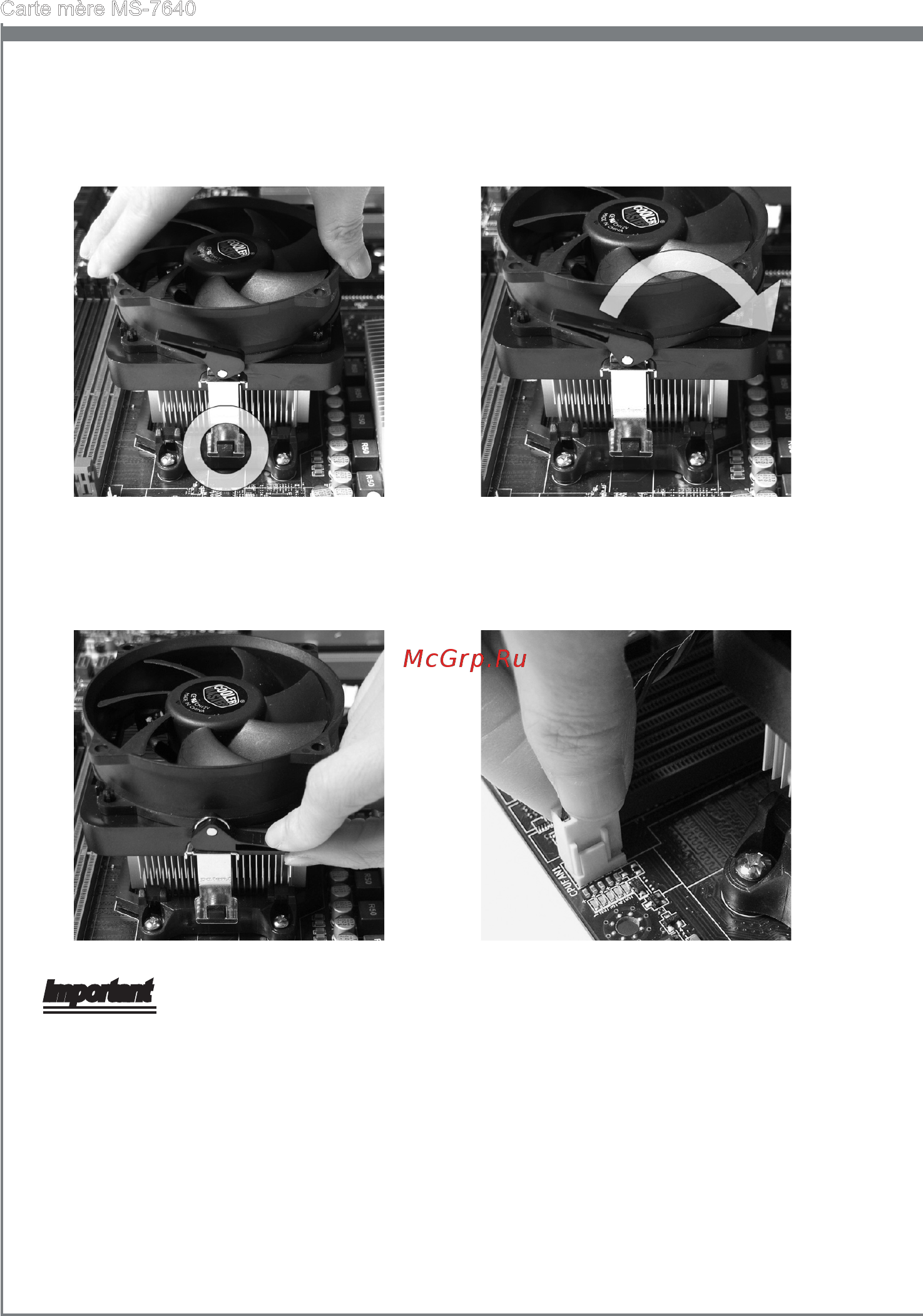

Déposez l’ensemble du ventilateur
sur le mécanisme de rétention.
Accrochez un côté du clip d’abord.
5. Puis appuyez sur l’autre côté du clip
pour xer l’ensemble du ventilateur
sur le mécanisme de rétention.
Localisez le levier de xe et levez-le.
6.
Fixez le levier.7. Attachez le câble du ventilateur
de CPU au connecteur sur la carte
mère.
8.
