![MSI 890FXA-GD70 [145/178] Правила установки модулей памяти для работы в двухканальном режиме в двухканальном режиме модули памяти могут передавать и принимать данные по 2 шинам одновременно при использовании двухканального режима производительность системы повышается ниже приведены правила заполнения слотов памяти для работы в двухканальном режиме](/img/pdf.png)
MSI 890FXA-GD70 [145/178] Правила установки модулей памяти для работы в двухканальном режиме в двухканальном режиме модули памяти могут передавать и принимать данные по 2 шинам одновременно при использовании двухканального режима производительность системы повышается ниже приведены правила заполнения слотов памяти для работы в двухканальном режиме

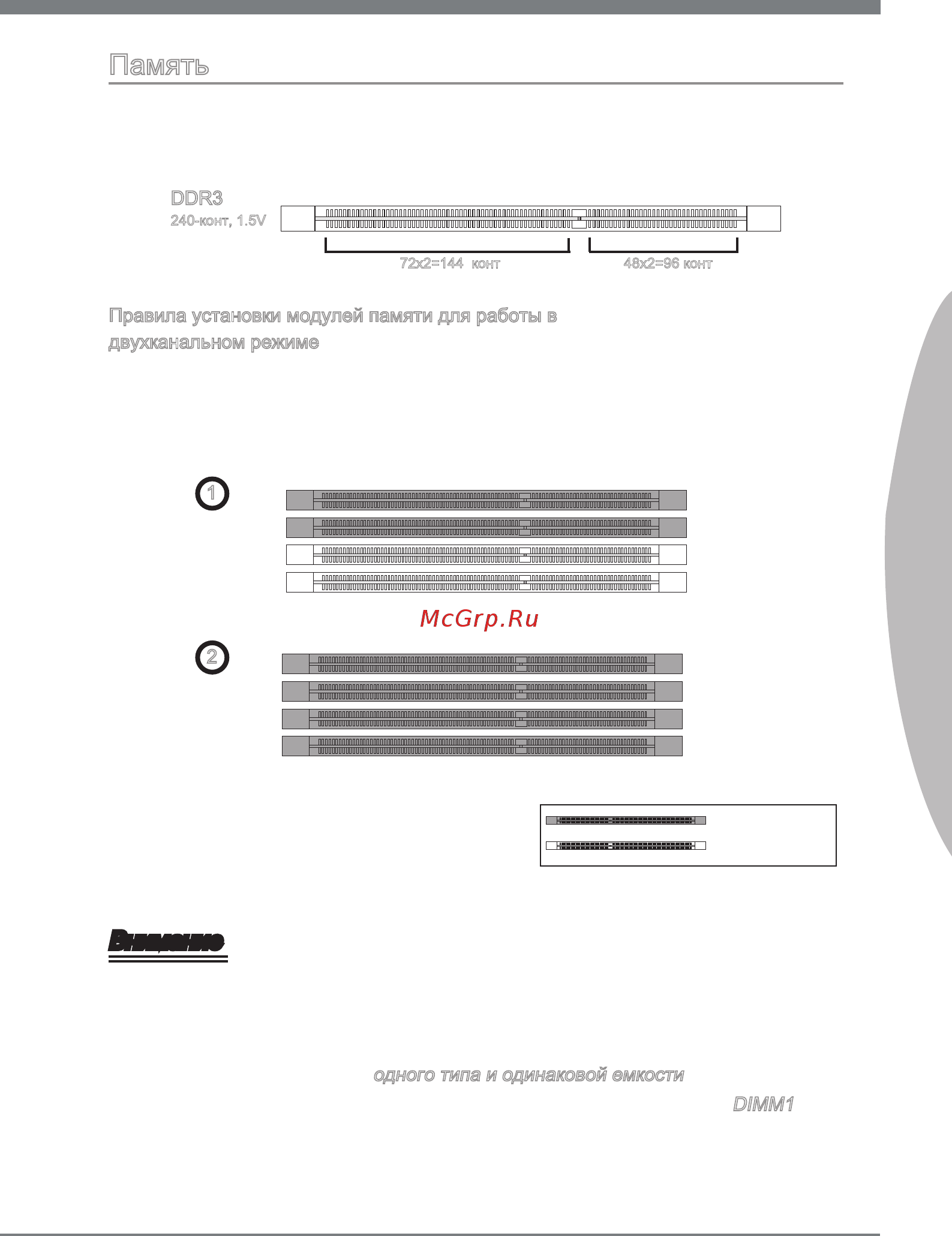

![MSI 890FXA-GD70 [145/178] Русский](/views2/1208889/page145/bg91.png)
Ru-9
Русский
Память
Слоты DIMM используются для установки модулей памяти. За дополнительной
информацией о совместимых компонентах обратитесь на сайт
http://www.msi.com/index.php?func=testreport
DDR3
240-конт, 1.5V
48x2=96 конт 72x2=144 конт
Правила установки модулей памяти для работы в
двухканальном режиме
В двухканальном режиме модули памяти могут передавать и принимать
данные по 2 шинам одновременно. При использовании двухканального режима
производительность системы повышается. Ниже приведены правила заполнения
слотов памяти для работы в двухканальном режиме.
1
DIMM1
DIMM2
DIMM3
DIMM4
2
DIMM1
DIMM2
DIMM3
DIMM4
Установленно
Не установленно
Внимание
Модули DDR3 не взаимозаменяемы с модулями DDR2, и стандарт DDR3 не
имеет обратной совместимости. Следует всегда устанавливать модули памяти
DDR3 в разъемы DDR3 DIMM.
Для работы в двухканальном режиме убедитесь, что в разъемах разных каналов
у вас установлены модули одного типа и одинаковой емкости.
Чтобы система загрузилась, вначале установите модули в разъем DIMM1.
Из-за специфики распределения системных ресурсов чипсета, объём доступной
памяти может максимально составить 15+ГБ (но не 16ГБ) при установке
модулей памяти 4ГБ в каждый из слотов.
•
•
•
•
