De-28
MS-7640 Mainboard
Deutsch
MS-7640 Mainboard
Deutsch

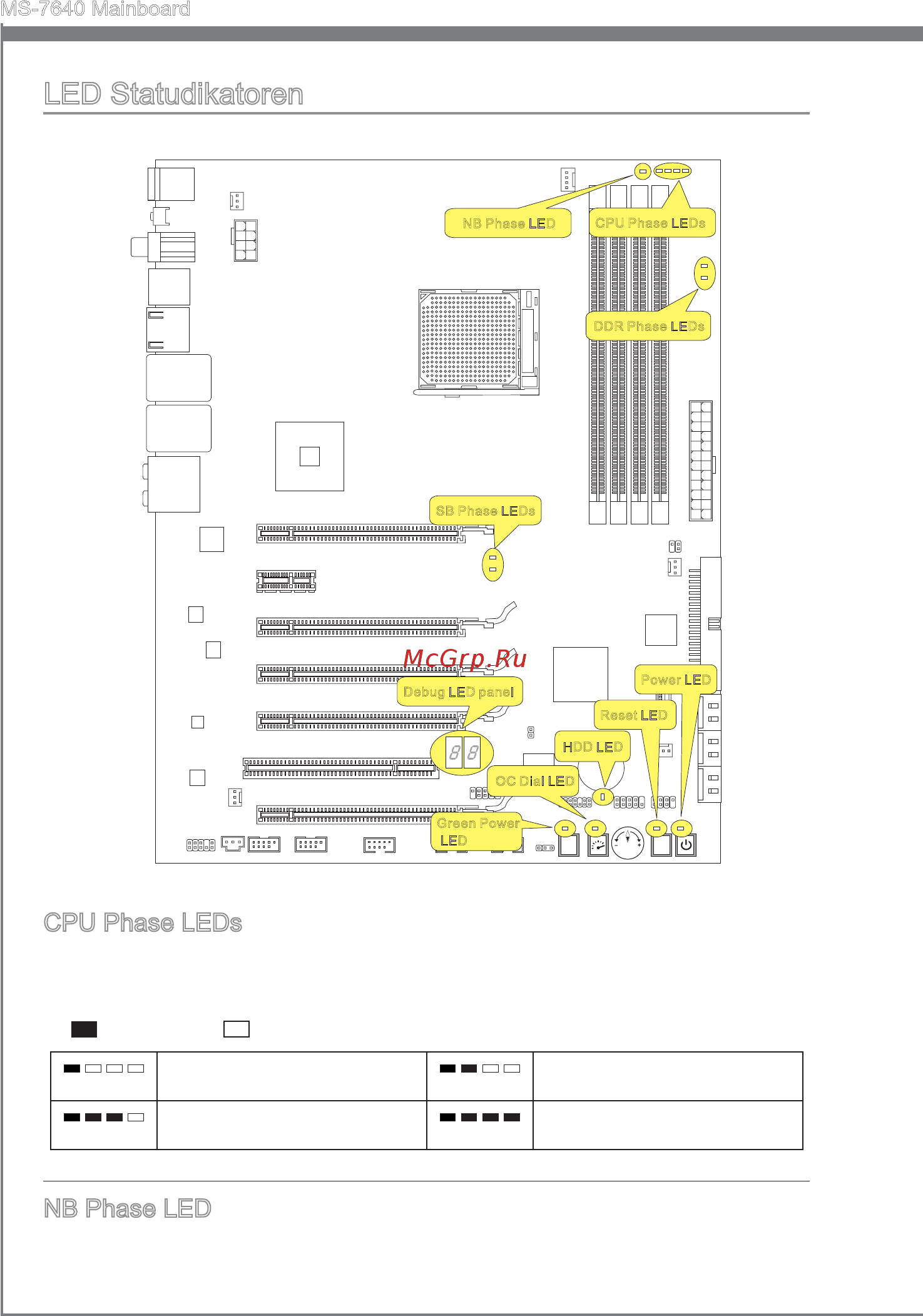

LED Statudikatoren
SOCKET AM3
RESET
Green
Power
CPU Phase LEDs
SB Phase LEDs
DDR Phase LEDs
Debug LED panel
Power LED
Reset LED
Green Power
LED
OC Dial LED
NB Phase LED
HDD LED
CPU Phase LEDs
Diese LEDs zeigen den gegenwärtigen CPU Power-Modus an. Lesen Sie die folgenden
Anweisungen.
Leuchtet Aus
CPU bendet sich in der Phase 1 des
Power-Modus.
CPU bendet sich in der Phase 2 des
Power-Modus.
CPU bendet sich in der Phase 3 des
Power-Modus.
CPU bendet sich in der Phase 4 des
Power-Modus.
NB Phase LED
Diese Leuchtdiode leuchtet, wenn NB Power-Modus aktiviert ist.
