De-38
MS-7640 Mainboard
Deutsch
MS-7640 Mainboard
Deutsch

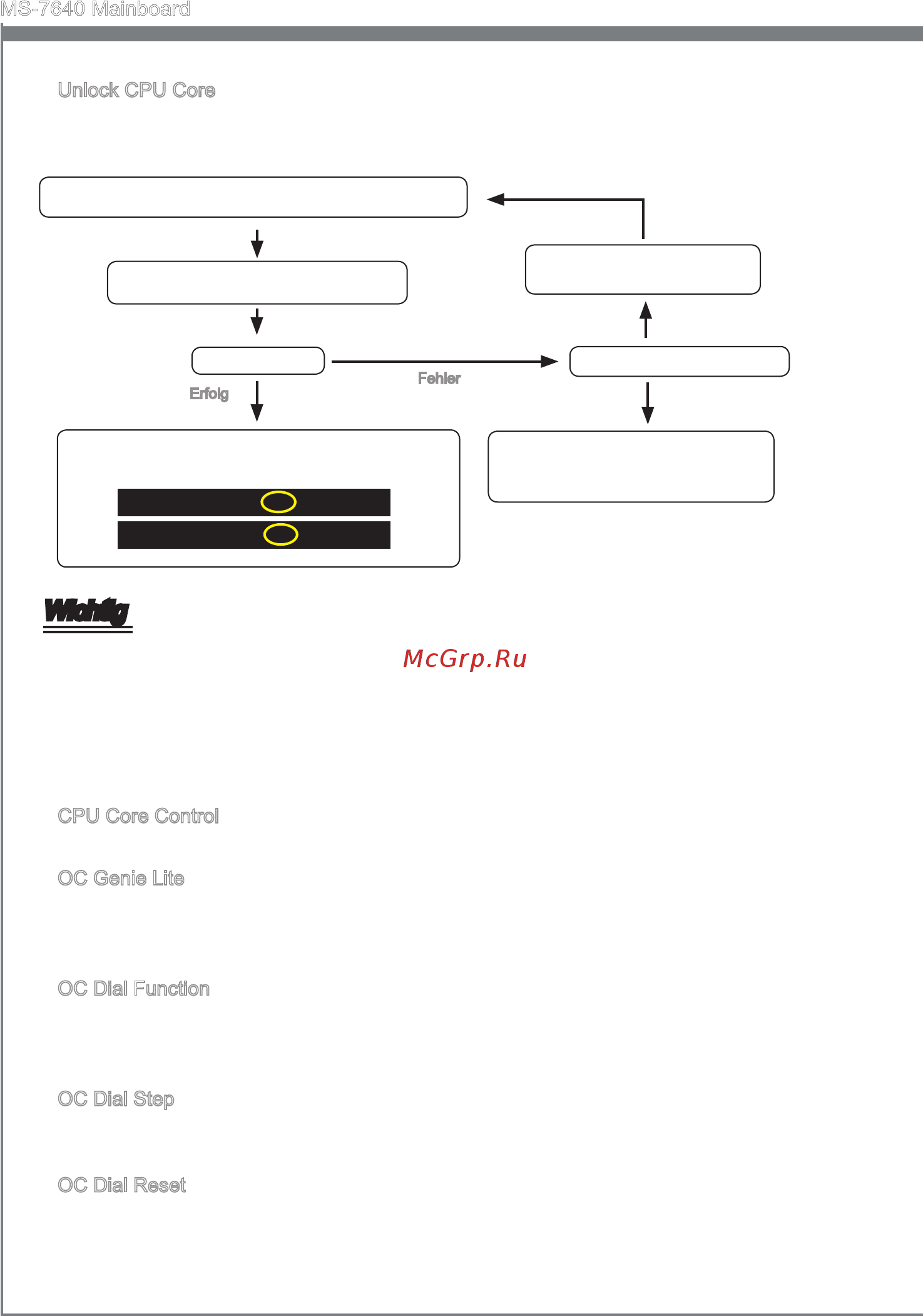

Unlock CPU Core
Hier können Sie den CPU-Kern freischalten. Bitte beachten Sie dazu die nachfolgend
beschriebenen Verfahren beziehen, um die CPU-Kern im BIOS-Setup freizuschalten.
Erfolg
Geben Sie “Cell Menu” und setzen Sie “Unlock CPU Core”
auf [Enabled].
Speichern Sie die Änderungen und verlas-
sen Sie das BIOS-Setup.
System neustarten.
Sehen Sie die “X4” (Quad Core) oder “X2” (Dual-Core nur
für Sempron-Serie) während des POST.
Fehler
Setzen Sie “Adjust CPU-NB Ratio”
und “HT Link Speed” auf [x8].
AMD Phenom(tm) II X4 Prozessor
Löschen Sie das CMOS Daten.
Die CPU unterstützt nicht Freischalten
von CPU-Kern, bitte lassen Sie die Stan-
dardeinstellungen für das System.
AMD Sempron(tm) II X2 Prozessor
Wichtig
Diese CPU-Kern freigeschaltet Verhalten hängt von der Fähigkeit / Eigenschaft CPU,
und es ist nicht garantiert.
Hängen Sie von der Eigenschaft CPU, sobald Sie instabil Szenario erhalten, bitte
wieder die Standardeinstellungen für die System.
Sie können die Kernzahlen in die Registerkarte Leistung des Windows Task-Man-
ager prüfen.
CPU Core Control
Gesteuert werden dei Anzahl der CPU-Kerne.
OC Genie Lite
Die Einstellung [Enabled] erlaubt das System, maximaler FSB-Takt zu erkennen und
automatish zu übertakten. Wenn die Übertaktung nicht ausgeführt werden kann, kön-
nen Sie bei niedriger FSB-Takt für erfolgreiche Übertaktung versuchen.
OC Dial Function
Hier können Sie die OC Dial-Funktion aktivieren/ deaktivieren. Lautet die Einstellung
auf [Enabled] (eingeschaltet), aktiviert die folgenden Option, um jede OC Dial-Funktion
einzustellen.
OC Dial Step
Hier können Sie den Wert jedes Schrittes einstellen, wenn Sie den OC Dialknopf dre-
hen.
OC Dial Reset
Wählen Sie [Reset] aus, wenn Sie den OC Dial Wert zurückstellen müssen.
▶
•
•
•
▶
▶
▶
▶
▶
