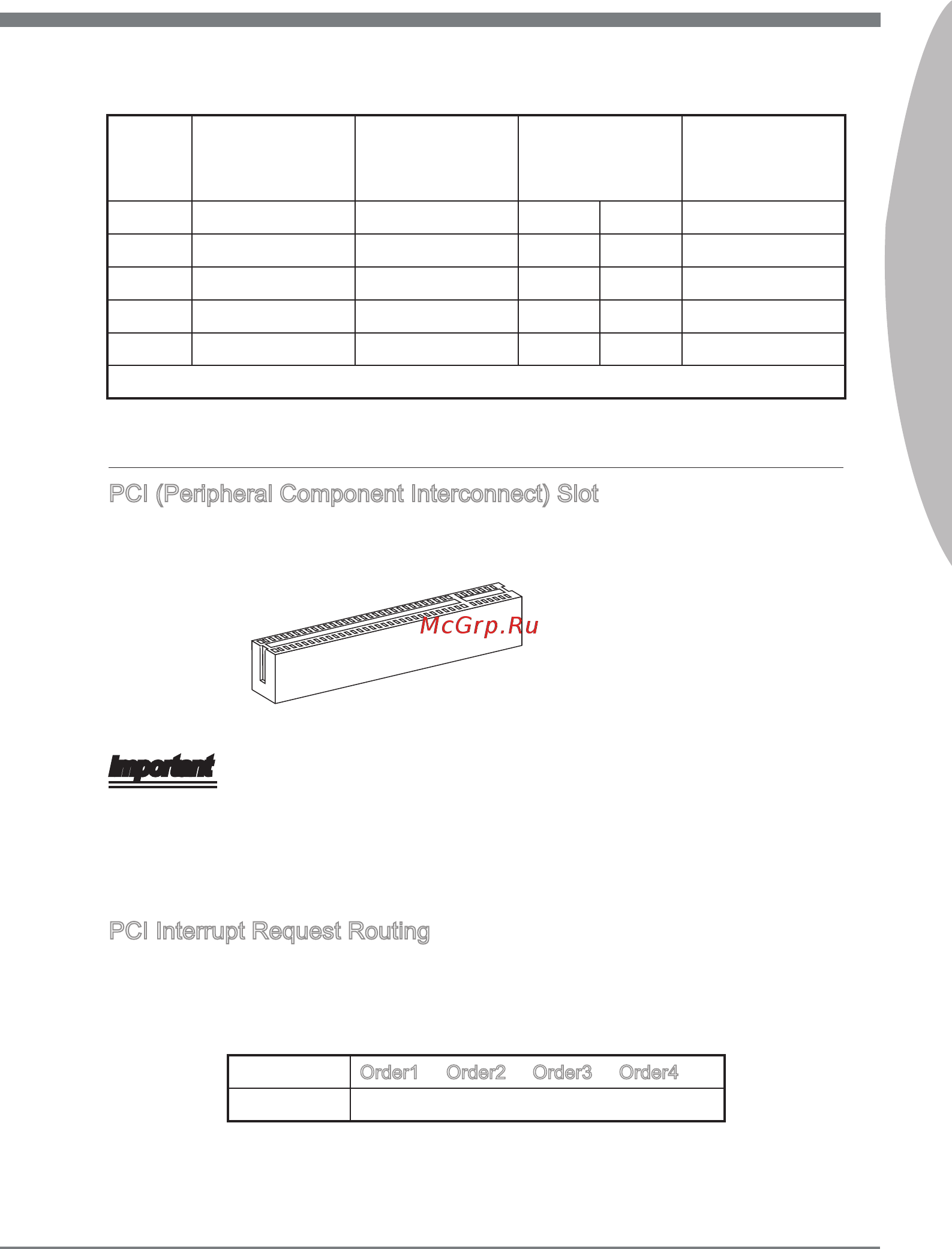

MS-7640 Mainboard
English
En-27
MS-7640 Mainboard
English
Please refer to the table below to install the graphics cards for CrossFireX
TM
mode.
1 graphics card
(non-
CrossFireX
TM
)
2 graphics cards
(CrossFireX
TM
mode )
3 graphics cards
(CrossFireX
TM
mode )
4 graphics cards
(CrossFireX
TM
mode )
PCI_E1 x16 @ x16 @ x16 @ x8 @ x8 @
PCI_E3 x0 x0 x0 x8 @ x8 @
PCI_E4 x4 x4 x4 x4 x4
PCI_E5 x16 x16 @ x8 @ x16 @ x8 @
PCI_E6 x0 x0 x8 @ x0 x8 @
@ : graphics card installed slot
PCI (Peripheral Component Interconnect) Slot
The PCI slot supports LAN card, SCSI card, USB card, and other add-on cards that
comply with PCI specications.
32-bit PCI Slot
Important
When adding or removing expansion cards, make sure that you unplug the power sup-
ply rst. Meanwhile, read the documentation for the expansion card to congure any
necessary hardware or software settings for the expansion card, such as jumpers,
switches or BIOS conguration.
PCI Interrupt Request Routing
The IRQ, acronym of interrupt request line and pronounced I-R-Q, are hardware lines
over which devices can send interrupt signals to the microprocessor. The PCI IRQ pins
are typically connected to the PCI bus pins as follows:
Order1 Order2 Order3 Order4
PCI Slot1 INT E# INT F# INT G# INT H#
