Ru-12
MS-7640 Системная плата

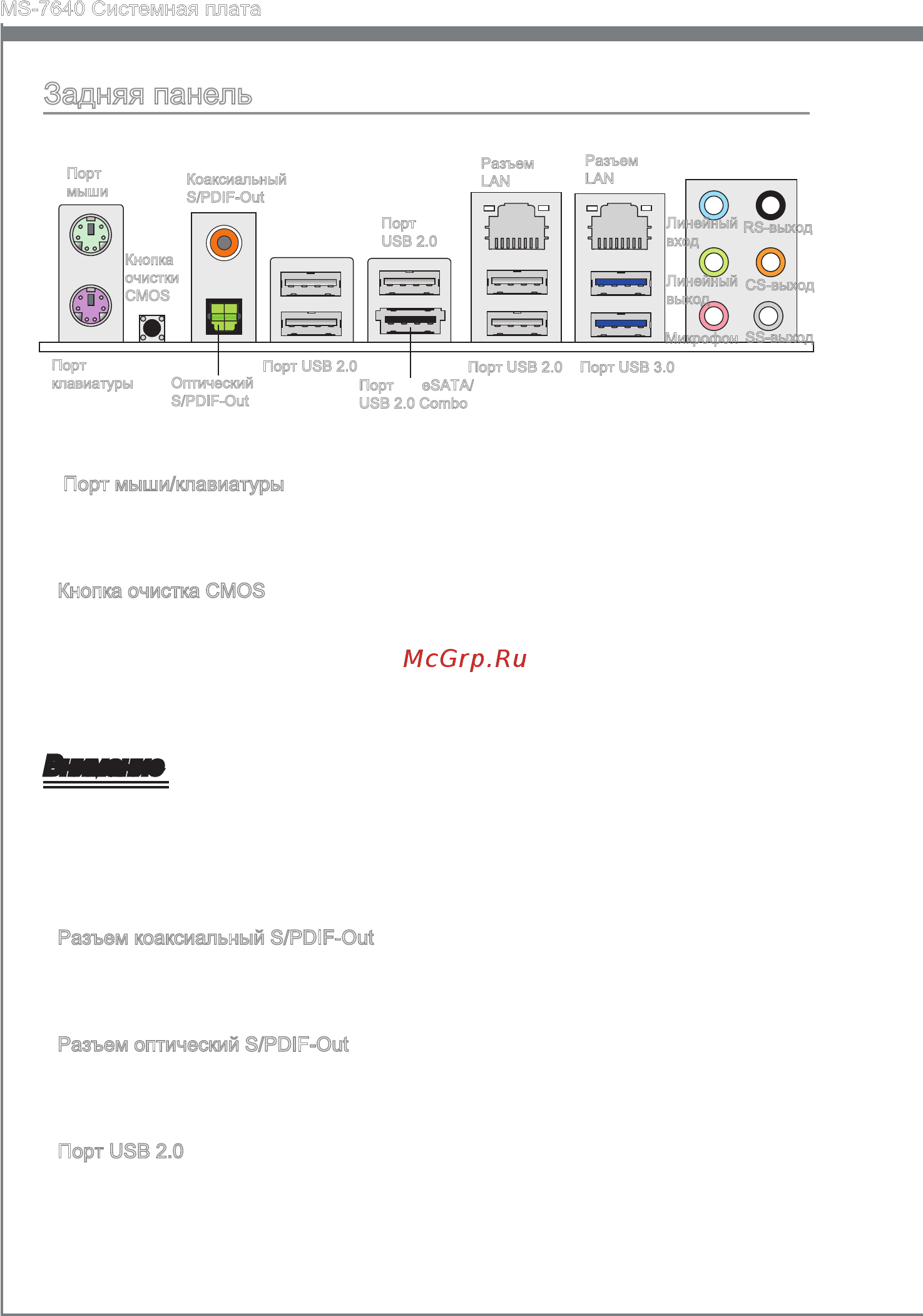

Задняя панель
Порт мыши/клавиатуры
Стандартные разъемы DIN PS/2
®
для подключения мыши/клавиатуры с
интерфейсом PS/2
®
.
Кнопка очистка CMOS
На плате установлена CMOS память с питанием от батарейки, хранящая данные
о конфигурации системы. Данные, хранящиеся в CMOS памяти, требуются
компьютеру для загрузки операционной системы при включении. Если требуется
очистить CMOS память и стереть данные о конфигурации системы, нажмите эту
кнопку.
Внимание
Перед сбросом данных CMOS убедитесь в том, что питание системы
выключено.
После нажатия кнопки и стриания данных в выключенном состоянии (G3), система
загрузится автоматически.
Разъем коаксиальный S/PDIF-Out
Этот разъем S/PDIF (Sony & Philips Digital Interconnect Format) используется для
передачи звука в цифровом формате через коаксиальный кабель.
Разъем оптический S/PDIF-Out
Этот разъем S/PDIF (Sony & Philips Digital Interconnect Format) используется для
передачи звука в цифровом формате через оптоволоконный кабель.
Порт USB 2.0
USB порт (Universal Serial Bus) позволяет подключать такие USB устройства, как
клавиатура, мышь и т.д. Поддержка скорости передачи данных до 480Мб/с (Hi-
Speed).
▶
▶
▶
▶
▶
Порт
клавиатуры
Линейный
вход
Линейный
выход
Микрофон
RS-выход
CS-выход
SS-выход
Порт
мыши
Кнопка
очистки
CMOS
Порт USB 2.0
Разъем
LAN
Порт USB 3.0
Порт eSATA/
USB 2.0 Combo
Порт USB 2.0
Коаксиальный
S/PDIF-Out
Оптический
S/PDIF-Out
Порт
USB 2.0
Разъем
LAN
