Fr-19
Français

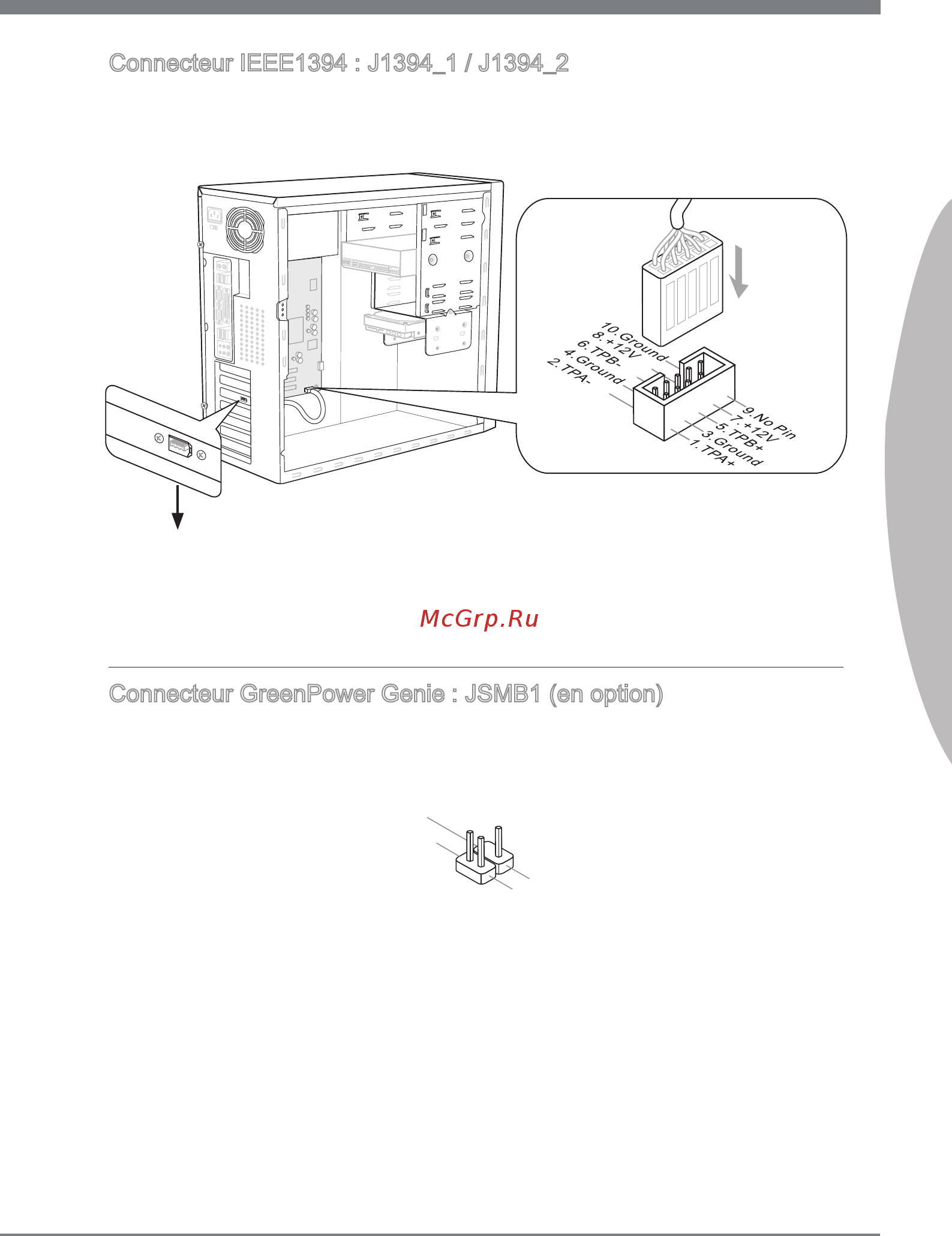

Connecteur IEEE1394 : J1394_1 / J1394_2
Ce connecteur vous permet de relier un appareil IEEE1394 via un support en option
IEEE1394.
* Le schéma de carte mère dans la gure n’est qu’à titre de référence.
Support 1394 (en option)
Connecteur GreenPower Genie : JSMB1 (en option)
Ce connecteur relie au GreenPower Genie (en option).
1
.
S
M
B
C
l
o
c
k
3
.
G
r
o
u
n
d
4
.
N
o
P
i
n
2
.
S
M
B
D
a
t
a
